1. CO2 ısı pompası su ısıtıcısı nedir?
CO2 ısı pompası, soğutucu akışkan olarak CO2 kullanan bir ısı pompası sistemidir.CO2 soğutucu akışkan kodu R-744 olduğundan, CO2 ısı pompası aynı zamanda R744 ısı pompası olarak da adlandırılır.
2. CO2 ısı pompasının çalışma prensibi
CO2 ısı pompasının çalışma prensibi temelde normal ısı pompasının çalışma prensibi ile aynıdır.Ayarlanan süre boyunca, sıcak su depolama tankının su sıcaklığı, sıcaklık kontrolörünün ayarlanan değerinden düşük olduğunda, ısı pompası, fan ve sirkülasyon suyu pompası otomatik olarak açılır ve fan, evaporatöre hava çeker.Evaporatördeki ısı ortamı havadaki ısı enerjisini absorbe ettikten sonra, yüksek sıcaklık oluşturmak için ısı pompası (kompresör) tarafından basınçlandırılır ve daha sonra ısı eşanjör vasıtasıyla suya bırakılarak su sıcaklığının arttırılması ve ısı ortamı soğuduktan sonra gaz kelebeği valfinden akar.Isıtılmış suyun sıcaklığı ayarlanan sıcaklığa ulaşana kadar, ısı pompası ve fan çalışmayı durdurana kadar evaporatöre geri dönün, ısı emilimini ve ısı salınımını tekrarlayın.
3. CO2 ısı pompası su ısıtıcısının avantajları:
1) Birim hacim CO2 başına soğutma kapasitesi, diğer soğutucu akışkanların birkaç katıdır.Mükemmel akış ve ısı transferi özellikleri, kompresörün ve sistemin boyutunu önemli ölçüde azaltarak tüm sistemi çok kompakt hale getirebilir;
2) CO2 soğutucu akışkanın ozon tabakası üzerinde neredeyse hiç tahrip edici etkisi yoktur ve GWP de düşüktür;
3) Geceleri yoğun olmayan elektrik ücretleri ile birlikte yüksek termal verimli CO2 soğutucu akışkan işletme maliyetlerini büyük ölçüde azaltacaktır;
4) İyi performans ve kimyasal stabilite, CO2 güvenlidir, toksik değildir, yanıcı değildir, çeşitli yağlama yağları ve genel mekanik parçalar ve malzemeler için uygundur ve yüksek sıcaklıklarda bile zararlı gazlar üretmek için ayrışmaz;
5) Soğutma döngüsü ve ekipmanı ile uyumlu termodinamik özelliklere sahiptir ve CO2'nin gizli buharlaşma ısısı nispeten büyüktür;
6) Geleneksel soğutkanlarla karşılaştırıldığında, CO2 transkritik çevriminin sıkıştırılması nispeten küçüktür, yaklaşık 2.5-3.0, bu da kompresörün çalışma verimliliğini artırabilir ve böylece sistemin performans katsayısını artırabilir.
7) CO2 egzoz sıcaklığının kullanımı daha yüksektir, daha yüksek sıcaklıkta sıcak su elde edebilir, 55 ~ 90 ℃ aralığında ayarlanabilir;CO2 ısı pompası -20 ℃'de çalışabilir, şiddetli soğuk ortamlarda bile 90 ℃ sıcak su sağlayabilir.
8) CO2, yeryüzünde tükenmez ve tükenmez doğal bir maddedir.Doğal bir soğutucu akışkan çalışma ortamı olarak CO2, çevre koruması, toksik olmaması ve mükemmel transkritik döngü özellikleri nedeniyle CFC olarak kabul edilir.Soğutucu akışkanlar için en iyi ikame.
4. Sıradan ısı pompası ile fark:
CO2 ısı pompası su ısıtıcısı, soğutucu olarak CO2 kullanır.Sıradan ısı pompaları, soğutucu akışkan olarak genellikle çevre dostu soğutucu akışkanlar kullanır.İkisinin çalışma prensipleri temelde aynıdır.Her ikisi de buhar sıkıştırma tipine aittir, ancak biraz farklıdırlar.CO2 ısı pompası süper kritik döngüye, yani yoğunlaşmaya aittir.Kondenser ucunda, CO2 sıvıya yoğunlaşmazken, Freon soğutucu akışkan, kondansatör ucunda sıvıya yoğunlaştırılır ve ardından kısılır.
5. CO2 ısı pompalarının geliştirme sınırlamaları:
CO2'nin bir soğutucu akışkan olarak ana dezavantajı, daha düşük bir kritik sıcaklığa (31,1 ° C) ve daha yüksek bir kritik basınca (7,37 MPa) sahip olmasıdır.Özellikle ikincisi için, transkritik döngü benimsenirse, CO2 soğutma sisteminin çalışma basıncı, sistemin malzeme mukavemeti, sızdırmazlığı ve boru bağlantısı konusunda daha katı gereksinimleri olan 10 MPa'ya kadar ulaşabilir.Kuşkusuz üretim maliyeti de diğer hava kaynaklarıdır.Isı pompası ünitesinin birkaç katı.

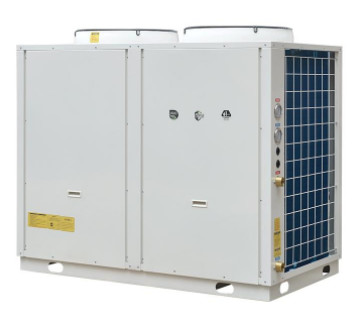

| Monoblok CO2 ısı pompası su ısıtıcısı | ||||
| Birim tipi | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | |
| Teknik Özellikler | 7.5HP | 10HP | 15HP | |
| Güç kaynağı | Üç fazlı beş telli380V / 50Hz | |||
| Isıtma modu | Doğrudan ısıtma / döngü tipi | |||
| Standart çalışma koşulu | Isıtma kapasitesi (kw) | 27.5 | 36.7 | 55.1 |
| Giriş Gücü (kW) | 6.1 | 8.2 | 13.7 | |
| POLİS | 4.5 | 4.5 | 4.5 | |
| Sıcak Su akışı (m³ / h) | 0.59 | 0.79 | 1.18 | |
| Yüksek sıcaklık durumu | Isıtma kapasitesi kw) | 23.9 | 28.5 | 51.5 |
| Giriş Gücü (kW) | 7.5 | 8.9 | 16.1 | |
| POLİS | 3.2 | 3.2 | 3.2 | |
| Sıcak Su akışı (m³ / h) | 0.27 | 0.33 | 0.59 | |
| Düşük sıcaklık durumu | Isıtma kapasitesi (kw) | 17.3 | 21.4 | 34.8 |
| Giriş Gücü (kW) | 6.2 | 7.6 | 12.4 | |
| POLİS | 2.8 | 2.8 | 2.8 | |
| Sıcak Su akışı (m³ / h) | 0.32 | 0.4 | 0.65 | |
| Bileşenler Bilgi |
Su borusu bağlantısının boyutu | DN20 | DN25 | |
| Su ısı eşanjörü | Plakalı veya manşonlu eşanjör | |||
| Hava Eşanjörü | Bakır boru için alüminyum kanat | |||
| kompresör tipi | Yarı kapalı pistonlu | |||
| İşlem paneli | Renkli dokunmatik ekran | |||
| Maksimum çıkış sıcaklığı (℃) | 90 ℃ | |||
| Soğutucular | R744 (CO2) | |||
| Tasarım basıncı (MPa) | Yüksek taraf 15, düşük taraf 8 | |||
| Boyutlar (L * W * H mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Gürültü (dB) | 56 | 59 | 62 | |
| Ağırlık (kg) | 550 | 660 | 780 | |
| KULLANIM KAPSAMI | Besleme suyu sıcaklığı (℃) | 5 ~ 40 | ||
| Besleme suyu basıncı | 0.05 ~ 0.4 | |||
| Çıkış suyu sıcaklığı (℃) | 55 ~ 90 | |||
| Maksimum akış | 1.2 | 1.5 | 2.4 | |
| Ortam sıcaklığı (℃) |
-20 ~ 43
|
|||
