CO2 Isı Pompası Isıtma Sisteminin İlke Tanıtımı
Kompresör, buharlaştırıcıdan düşük sıcaklık ve düşük basınçlı gaz karbondioksit soğutucusunu emer ve karbondioksit soğutucuyu çalışma yoluyla yüksek sıcaklık ve yüksek basınçlı süper kritik sıvıya sıkıştırır.Yüksek sıcaklık ve yüksek basınçlı süper kritik akışkan, suyla ısıyı değiştirmek için gaz soğutucusuna girer ve gaz soğutucusunda soğutulur.Yüksek basınçlı sıvı çok fazla ısı açığa çıkarır ve su açığa çıkan ısıyı emer ve sıcaklık yükselmeye devam eder.Yüksek basınçlı akışkan, buharlaştırıcıda genleşme valfi tarafından kısıldıktan ve basıncı düşürüldükten sonra, fan çevredeki havadaki ısıyı emer ve düşük basınçlı gaza buharlaşır, bu da kompresöre emilir ve tekrar tekrar sıkıştırılır. sıcak su sağlamak için sirküle edilir.
CO2 Isı Pompası Isıtma Sisteminin Özellikleri
Doğal çevre koruma soğutucu akışkan: CO2 soğutucu akışkan, ODP 0, GWP 1, çevre kirliliği yok, toksik olmayan, yanıcı olmayan;
Yüksek su çıkış sıcaklığı: Besleme / dönüş suyu sıcaklığı 65 ° C / 45 ° C'ye ulaşabilir ve en yüksek çıkış suyu sıcaklığı radyatörler için uygun 75 ° C'nin üzerine çıkabilir;
Mükemmel düşük sıcaklık performansı: -35 ° C ortam sıcaklığında ısıtma hala normaldir;
Yüksek verimlilik: Isıtma performansı COP, -30 ° C ortam sıcaklığında 1,8'e ulaşabilir;
Geniş uygulama yelpazesi: Ülkemin kuzeyindeki çoğu soğuk bölge için uygun olan -35 ℃ ~ 20 ℃ ortam sıcaklığı aralığında normal olarak çalışabilir.

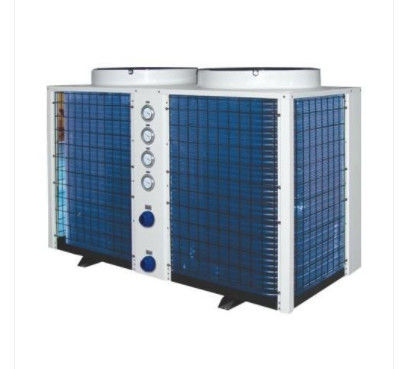

| Monoblok CO2 Isı Pompalı Isıtma Sistemi | ||||
| Birim tipi | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | |
| Teknik Özellikler | 7.5HP | 10HP | 15HP | |
| Güç kaynağı | Üç fazlı beş telli380V / 50Hz | |||
| Isıtma modu | Doğrudan ısıtma / döngü tipi | |||
| Standart çalışma koşulu | Isıtma kapasitesi (kw) | 27.5 | 36.7 | 55.1 |
| Giriş Gücü (kW) | 6.1 | 8.2 | 13.7 | |
| POLİS | 4.5 | 4.5 | 4.5 | |
| Sıcak Su akışı (m³ / h) | 0.59 | 0.79 | 1.18 | |
| Yüksek sıcaklık durumu | Isıtma kapasitesi kw) | 23.9 | 28.5 | 51.5 |
| Giriş Gücü (kW) | 7.5 | 8.9 | 16.1 | |
| POLİS | 3.2 | 3.2 | 3.2 | |
| Sıcak Su akışı (m³ / h) | 0.27 | 0.33 | 0.59 | |
| Düşük sıcaklık durumu | Isıtma kapasitesi (kw) | 17.3 | 21.4 | 34.8 |
| Giriş Gücü (kW) | 6.2 | 7.6 | 12.4 | |
| POLİS | 2.8 | 2.8 | 2.8 | |
| Sıcak Su akışı (m³ / h) | 0.32 | 0.4 | 0.65 | |
| Bileşenler Bilgi |
Su borusu bağlantısının boyutu | DN20 | DN25 | |
| Su ısı eşanjörü | Plakalı veya manşonlu eşanjör | |||
| Hava Eşanjörü | Bakır boru için alüminyum kanat | |||
| kompresör tipi | Yarı kapalı pistonlu | |||
| İşlem paneli | Renkli dokunmatik ekran | |||
| Maksimum çıkış sıcaklığı (℃) | 90 ℃ | |||
| Soğutucular | R744 (CO2) | |||
| Tasarım basıncı (MPa) | Yüksek taraf 15, düşük taraf 8 | |||
| Boyutlar (L * W * H mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Gürültü (dB) | 56 | 59 | 62 | |
| Ağırlık (kg) | 550 | 660 | 780 | |
| KULLANIM KAPSAMI | Besleme suyu sıcaklığı (℃) | 5 ~ 40 | ||
| Besleme suyu basıncı | 0.05 ~ 0.4 | |||
| Çıkış suyu sıcaklığı (℃) | 55 ~ 90 | |||
| Maksimum akış | 1.2 | 1.5 | 2.4 | |
| Ortam sıcaklığı (℃) |
-20 ~ 43
|
|||
