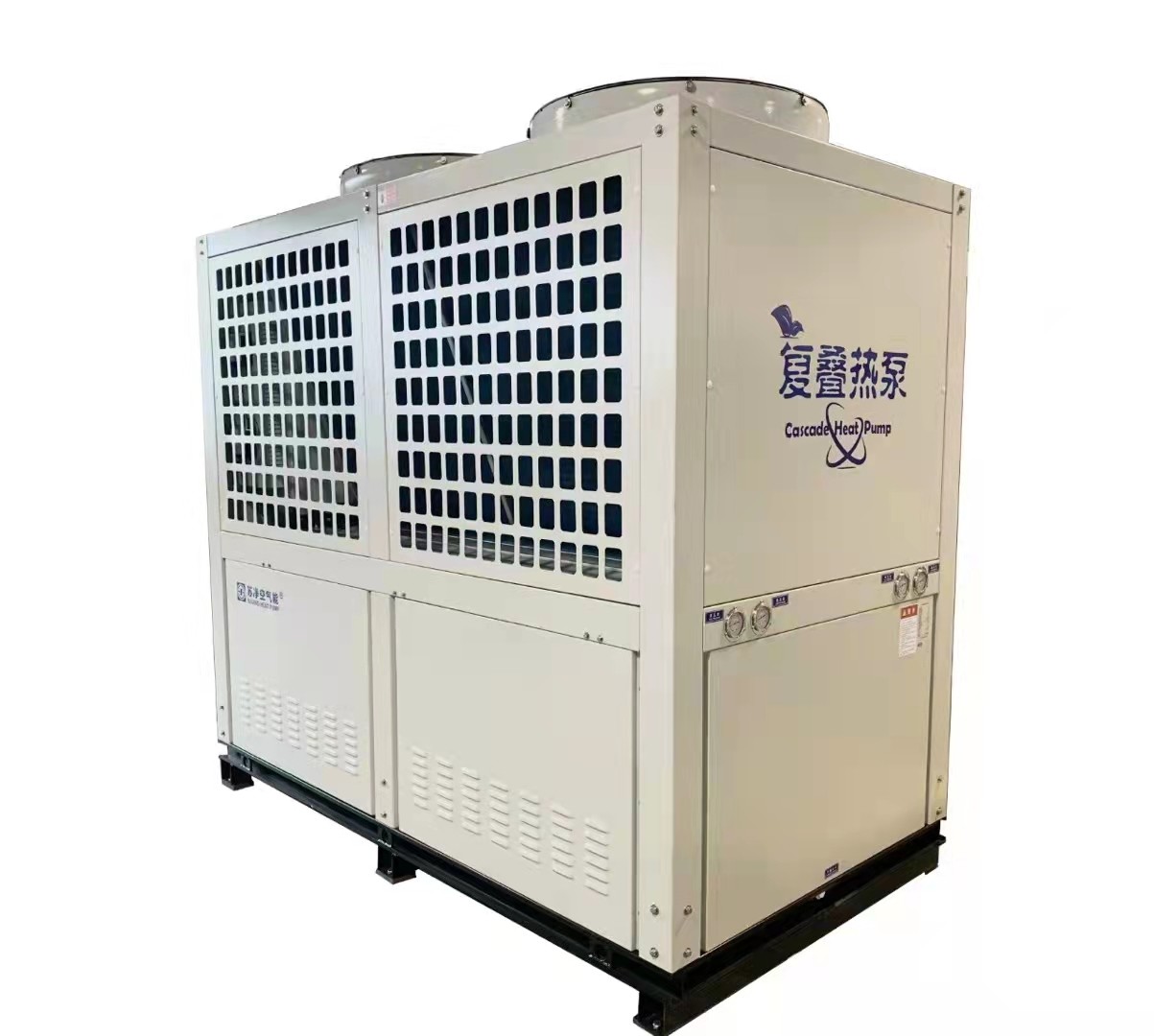

150 kw prensibi Ultra düşük sıcaklık değişken frekanslı kademeli yüksek sıcaklık ısı pompası ünitesi
Kademeli yüksek sıcaklıklı hava kaynaklı ısı pompası ünitesinin temel çalışma prensibi, tersine dayalıdır.
Carnot çevrimi ilkesi.Çalışma sıvısı sistemi, düşük sıcaklık seviyeli sirkülasyon sistemine bölünmüştür ve
yüksek sıcaklık seviyesi sirkülasyon sistemi.Düşük basınçlı gaz, orta sıcaklıkta sıkıştırılır ve
düşük sıcaklık kademeli kompresör tarafından orta basınçlı gaz ve ara ısı eşanjörüne girer
ısıyı serbest bırakmak için sıvı bir duruma yoğunlaştırın.Sıvı çalışma ortamı, tarafından sıkıştırılır ve genişletilir
genleşme valfi ve ardından kanatçığa geri döner Isı eşanjöründe, buharlaşma ısısı tekrar emilir.
düşük sıcaklık döngüsünü tamamlayın;aynı zamanda, yüksek sıcaklık makinesinin sıvı çalışma ortamı
ara ısı eşanjöründe düşük sıcaklık aşaması tarafından iletilen ısıyı emer ve buharlaşır
orta sıcaklıkta ve düşük basınçlı bir gaza ve düşük basınçlı gaz, düşük basınçla sıkıştırılır
kademeli kompresörOrta sıcaklıktaki ve orta basınçlı gaz, yüksek sıcaklıkta sıkıştırılır ve
bir ısı eşanjöründe sıvı halde yoğunlaştırılan yüksek sıcaklık kompresörü tarafından yüksek basınçlı gaz
yüksek sıcaklıkta sıcak su üretmek için ısıyı serbest bırakmak.Ara ısı eşanjöründe, buharlaşma ısısı
düşük sıcaklık döngüsünü tamamlamak için tekrar emilir;karşılıklı döngü yoluyla, üretmenin etkisi
yüksek sıcaklıkta sıcak su, düşük sıcaklıkta ortam sıcaklığında elde edilir.
Ultra düşük sıcaklık değişken frekanslı kademeli yüksek sıcaklık ısı pompası ünitesi, R410A düşük sıcaklık aşaması ve R134a yüksek sıcaklık aşaması sistemi biçimini benimser.Sıcak su veya ısıtma yapmak için ısı değişimi.Ultra düşük sıcaklık kademeli yüksek sıcaklık ısı pompası ünitesi, yüksek ısıtma enerjisi verimliliğine sahip DC frekans dönüştürme teknolojisini benimser.Sıcaklık sabit ısıtma 75 ° C olabilir.
150 kw Ultra düşük sıcaklık değişken frekanslı kademeli yüksek sıcaklık ısı pompası ünitesinin performans özellikleri
1. Tam DC frekans dönüştürme kontrol teknolojisi: Değişken çalışma koşullarına dayalı frekans dönüştürme kontrol teknolojisi, yükü otomatik olarak ayarlayabilir;geleneksel tek sistemli ısı pompasına kıyasla ısıtma kapasitesi daha az zayıflatılır ve ısıtma kapasitesi %30 artar;
2. Yüksek su besleme sıcaklığı: yüksek sıcaklık özel kompresörü benimsenmiştir, nominal besleme/dönüş suyu sıcaklığı 70°C/60°C'dir ve su besleme sıcaklığı 75°C'ye kadardır;
3. İyi düşük sıcaklık performansı: -30°C ortam sıcaklığında normal ısıtma 70°C, -12°C/-14°C ortam sıcaklığında ısıtma COP'si en az 1.8, ısıtma COP'si -25"C ortam sıcaklığında Daha az değil 1.5'ten fazla;
4. Geniş uygulama yelpazesi: su besleme sıcaklığı 40°C~70°C'dir, uygulanabilir ortam sıcaklığı -35°C~25°C'dir ve çeşitli terminal formları için uygundur ve şu alanlarda kullanılabilir: ülkemin kuzeyindeki en soğuk bölgeler;
5. Projenin kolay kurulumu: genel modüler yapı tasarımı benimsenmiştir, yapı kompakttır, çalışma gürültüsü düşüktür, taban alanı küçüktür ve kurulum maliyeti düşüktür;
6. Uzaktan bulut izleme: Tüm sistem, ünitenin çalışma durumunu ve çalışma parametrelerini gerçek zamanlı olarak kontrol edebilen, arıza alarmlarını kontrol edebilen ve uzaktan çalıştırabilen ve 24 saat insansız yönetimi gerçekleştirebilen bir uzaktan izleme sistemi ile donatılmıştır.
| Özellik | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| Gerilim | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Nominal ısıtma kapasitesi (sıcak su) | 25kW | 52kW | 102kW | 150kW |
| Nominal ısıtma kapasitesi giriş gücü | 8kW | 16.5kW | 33kW | 48kW |
| Düşük sıcaklıkta ısıtma kapasitesi (sıcak su) | 18kW | 36,5kW | 72kW | 110kW |
| Düşük sıcaklıkta ısıtma giriş gücü | 6kW | 12kW | 24kW | 36kW |
| Maksimum giriş gücü | 13kW | 26kW | 52kW | 78kW |
| Maksimum çalışma akımı | 35A | 70A | 140A | 210A |
| Nominal ısıtma kapasitesi (ısıtma) | 21kW | 42kW | 84kW | 125kW |
| Nominal ısıtma giriş gücü | 7kW | 14kW | 28kW | 42kW |
| Düşük sıcaklıkta ısıtma (ısıtma) | 18kW | 36kW | 79kW | 108kW |
| Düşük sıcaklıkta ısıtma giriş gücü | 6kW | 12kW | 24kW | 36kW |
| Anma su akışı | 3.5m³/saat | 7m³/saat | 14m³/saat | 21m³/saat |
| Soğutucu adı/enjeksiyon miktarı | R410A/R134a(5500g/4200g) | R410A/R134a(5500g/4200g)*2 | R410A/R134a(5500g/4200g)*4 | R410A/R134a(5500g/4200g)*6 |
| su tarafı direnci | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| gürültü, ses | ≤62dB(A) | ≤68dB(A) | ≤72dB(A) | ≤76dB(A) |
| Egzozda izin verilen çalışma basıncı /Emme tarafı | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Yüksek basınç/alçak basınç tarafı izin verilen maksimum basınç | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Eşanjörün maksimum çalışma basıncı | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| boyut (U*G*Y)aa | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Ağırlık | 160kg | 318kg | 630kg | 950kg |
| Anti-şok seviyesi | i | |||
| su geçirmez seviye | IPX4 | IPX4 | IPX4 | IPX4 |
| Bağ | DN32(dış) | DN40(dış) | DN54(flanş) | DN65 (flanş) |
| Birim Fiyat usd/set | 3607 | 6725 | 13115 | 196880 |
| Isıtma koşulları: (sıcak su): Ortam kuru termometresi 20°C, ortam yaş termometresi 15°C, ilk su sıcaklığı 15°C ve son su sıcaklığı 75°C'dir. Çevresel kuru termometre -7°C, ortam ıslak termometresi -8°C, ilk su sıcaklığı 6°C ve son su sıcaklığı 75°C. Terminal evrensel ısıtma ünitesi Isıtma durumu: (ısıtma) Ortam kuru termometresi 7°C, ortam ıslak termometresi 6°C ve atık su sıcaklığı 75°C'dir. Çevresel kuru termometre -7°C, ortam ıslak termometresi -8°C, atık su sıcaklığı 75°C. | ||||
