150 kw prensibi Ultra düşük sıcaklık değişken frekanslı kademeli yüksek sıcaklık ısı pompası ünitesi
Ortam sıcaklığı 80°C'nin üzerinde yüksek sıcaklıkta sıcak su üretmek için düştüğünde, geleneksel tek kademeli buhar kompresörü çevrimi, sıkıştırma oranındaki artış nedeniyle verimlilikte keskin bir düşüşe neden olur.Kademeli ısı pompası çevriminin kullanılması bu sorunu çözebilir
Kademeli ısı pompası, iki bağımsız döngüden, düşük sıcaklık döngüsü ve yüksek sıcaklık döngüsünden oluşur.İki döngü bir buharlaşmalı kondansatör ile bağlanır.Evaporatif yoğuşturucu hem düşük sıcaklık aşamalı yoğuşturucu hem de yüksek sıcaklık aşamalı evaporatördür.Tüm sistemin soğutma döngüsünde, soğutucu akışkan ısıyı emer ve buharlaştırıcıda gazlaştırır ve daha sonra düşük sıcaklıklı kompresör tarafından sıkıştırıldıktan sonra ısıyı serbest bırakmak için buharlaşmalı kondansatöre girer.Yüksek sıcaklıklı yoğuşturucu, buharlaşmalı yoğuşturucudaki düşük sıcaklıklı soğutucu akışkan tarafından salınan ısıyı emer ve buharlaştırarak gaza dönüştürür.Yüksek sıcaklık kompresöründe yüksek sıcaklık ve yüksek basınca sıkıştırılır ve yüksek sıcaklık ve yüksek basınçlı sıvı haline gelmek için kondenserdeki ısıyı serbest bırakır.Genleşme valfi tarafından kısıldıktan sonra, evaporatif kondansatöre girer ve bu şekilde devam eder.Yüksek sıcaklıklı ısı pompası ithal kompresör kullanır ve tam otomatik kontrol sistemi, ünitenin gözetimsiz çalışmasını sağlayabilir ve sadece az miktarda elektrikle 80 ℃'nin üzerinde yüksek sıcaklıkta sıcak su üretebilir.

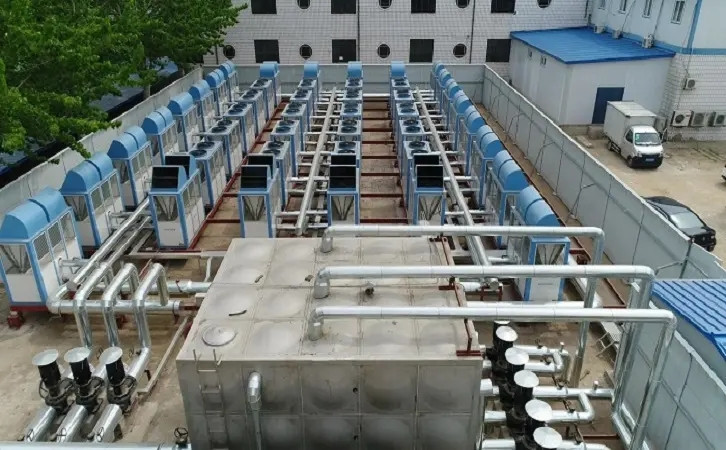

Baskı ve boyama tekstil fabrikalarında 60℃~80℃ yüksek sıcaklıkta sıcak suya ihtiyaç vardır.Yüksek sıcaklık ısı pompası, baskı ve boyama fabrikalarında, ağartma ve boyama fabrikalarında, dokuma fabrikalarında vb. endüstriyel sıcak su kullanıcıları için 85 ℃'de yüksek sıcaklıkta sıcak su sağlayabilir. Yüksek sıcaklık ısı pompası sisteminin yıllık işletme maliyeti yaklaşık 1/ Elektrikli ısıtma maliyetinin 4'ü ve yağ ısıtma maliyetinin 1/3'ü.Yüksek sıcaklıklı ısı pompasının ilk yatırım maliyeti diğer ısıtma yöntemlerine göre biraz daha yüksek olsa da işletmeler maliyetini çok kısa sürede geri kazanabilmektedir.
Baskı ve boyama tekstil fabrikalarında 60℃~80℃ yüksek sıcaklıkta sıcak suya ihtiyaç vardır.Yüksek sıcaklık ısı pompası, baskı ve boyama fabrikalarında, ağartma ve boyama fabrikalarında, dokuma fabrikalarında vb. endüstriyel sıcak su kullanıcıları için 85 ℃'de yüksek sıcaklıkta sıcak su sağlayabilir. Yüksek sıcaklık ısı pompası sisteminin yıllık işletme maliyeti yaklaşık 1/ Elektrikli ısıtma maliyetinin 4'ü ve yağ ısıtma maliyetinin 1/3'ü.Yüksek sıcaklıklı ısı pompasının ilk yatırım maliyeti diğer ısıtma yöntemlerine göre biraz daha yüksek olsa da işletmeler maliyetini çok kısa sürede geri kazanabilmektedir....
Ultra düşük sıcaklık değişken frekanslı kademeli yüksek sıcaklık ısı pompası ünitesi, R410A düşük sıcaklık aşaması ve R134a yüksek sıcaklık aşaması sistemi biçimini benimser.Sıcak su veya ısıtma yapmak için ısı değişimi.Ultra düşük sıcaklık kademeli yüksek sıcaklık ısı pompası ünitesi, yüksek ısıtma enerjisi verimliliğine sahip DC frekans dönüştürme teknolojisini benimser.Sıcaklık sabit ısıtma 75 ° C olabilir.
150 kw Ultra düşük sıcaklık değişken frekanslı kademeli yüksek sıcaklık ısı pompası ünitesinin performans özellikleri
1. Tam DC frekans dönüştürme kontrol teknolojisi: Değişken çalışma koşullarına dayalı frekans dönüştürme kontrol teknolojisi, yükü otomatik olarak ayarlayabilir;geleneksel tek sistemli ısı pompasına kıyasla ısıtma kapasitesi daha az zayıflatılır ve ısıtma kapasitesi %30 artar;
2. Yüksek su besleme sıcaklığı: yüksek sıcaklık özel kompresörü benimsenmiştir, nominal besleme/dönüş suyu sıcaklığı 70°C/60°C'dir ve su besleme sıcaklığı 75°C'ye kadardır;
3. İyi düşük sıcaklık performansı: -30°C ortam sıcaklığında normal ısıtma 70°C, -12°C/-14°C ortam sıcaklığında ısıtma COP'si en az 1.8, ısıtma COP'si -25"C ortam sıcaklığında Daha az değil 1.5'ten fazla;
4. Geniş uygulama yelpazesi: su besleme sıcaklığı 40°C~70°C'dir, uygulanabilir ortam sıcaklığı -35°C~25°C'dir ve çeşitli terminal formları için uygundur ve şu alanlarda kullanılabilir: ülkemin kuzeyindeki en soğuk bölgeler;
5. Projenin kolay kurulumu: genel modüler yapı tasarımı benimsenmiştir, yapı kompakttır, çalışma gürültüsü düşüktür, taban alanı küçüktür ve kurulum maliyeti düşüktür;
6. Uzaktan bulut izleme: Tüm sistem, ünitenin çalışma durumunu ve çalışma parametrelerini gerçek zamanlı olarak kontrol edebilen, arıza alarmlarını kontrol edebilen ve uzaktan çalıştırabilen ve 24 saat insansız yönetimi gerçekleştirebilen bir uzaktan izleme sistemi ile donatılmıştır.
| Özellik | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| Gerilim | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Nominal ısıtma kapasitesi (sıcak su) | 25kW | 52kW | 102kW | 150kW |
| Nominal ısıtma kapasitesi giriş gücü | 8kW | 16.5kW | 33kW | 48kW |
| Düşük sıcaklıkta ısıtma kapasitesi (sıcak su) | 18kW | 36,5kW | 72kW | 110kW |
| Düşük sıcaklıkta ısıtma giriş gücü | 6kW | 12kW | 24kW | 36kW |
| Maksimum giriş gücü | 13kW | 26kW | 52kW | 78kW |
| Maksimum çalışma akımı | 35A | 70A | 140A | 210A |
| Nominal ısıtma kapasitesi (ısıtma) | 21kW | 42kW | 84kW | 125kW |
| Nominal ısıtma giriş gücü | 7kW | 14kW | 28kW | 42kW |
| Düşük sıcaklıkta ısıtma (ısıtma) | 18kW | 36kW | 79kW | 108kW |
| Düşük sıcaklıkta ısıtma giriş gücü | 6kW | 12kW | 24kW | 36kW |
| Anma su akışı | 3.5m³/saat | 7m³/saat | 14m³/saat | 21m³/saat |
| Soğutucu adı/enjeksiyon miktarı | R410A/R134a(5500g/4200g) | R410A/R134a(5500g/4200g)*2 | R410A/R134a(5500g/4200g)*4 | R410A/R134a(5500g/4200g)*6 |
| su tarafı direnci | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| gürültü, ses | ≤62dB(A) | ≤68dB(A) | ≤72dB(A) | ≤76dB(A) |
| Egzozda izin verilen çalışma basıncı /Emme tarafı |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Yüksek basınç/alçak basınç tarafı izin verilen maksimum basınç | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Eşanjörün maksimum çalışma basıncı | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| boyut (U*G*Y)aa | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Ağırlık | 160kg | 318kg | 630kg | 950kg |
| Anti-şok seviyesi | i | |||
| su geçirmez seviye | IPX4 | IPX4 | IPX4 | IPX4 |
| Bağ | DN32(dış) | DN40(dış) | DN54(flanş) | DN65 (flanş) |
| Birim Fiyat usd/set | 3607 | 6725 | 13115 | 196880 |
| Isıtma koşulları: (sıcak su): Ortam kuru termometresi 20°C, ortam yaş termometresi 15°C, ilk su sıcaklığı 15°C ve son su sıcaklığı 75°C'dir. Çevresel kuru termometre -7°C, ortam ıslak termometresi -8°C, ilk su sıcaklığı 6°C ve son su sıcaklığı 75°C. Terminal evrensel ısıtma ünitesi Isıtma durumu: (ısıtma) Ortam kuru termometresi 7°C, ortam ıslak termometresi 6°C ve atık su sıcaklığı 75°C'dir. Çevresel kuru termometre -7°C, ortam ıslak termometresi -8°C, atık su sıcaklığı 75°C. |
||||
