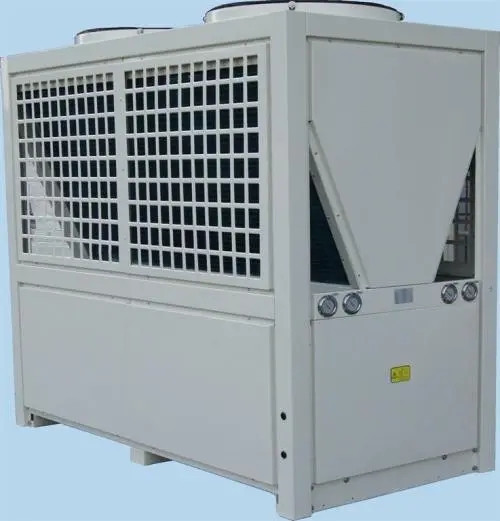

25 kw Kademeli hava kaynaklı ısı pompasının tanıtımı 90 derece sıcak su R410A soğutucu çıkışı
Isı pompaları için basamaklıkaynak ve alıcı ortamın daha geniş sıcaklık farkları arasında sistemi kullanmak için bir çözüm.Sonuç olarak, birden fazla (her çevrim için bir tane) ancak daha küçük kompresörler kullanılabilir ve bu da daha az enerji eksikliği ile olumlu sonuçlara sahiptir.
Kademeli ısı pompası nedir?
Kademeli ısı pompası 4 sistemden oluşur: soğutulmuş su sistemi, R22 kullanan düşük sıcaklıklı soğutma çevrimi, R134a kullanan yüksek sıcaklıklı ısı pompası çevrimi ve sıcak su sistemi.Kademeli ısı pompası hem soğutma uygulaması için soğutulmuş su hem de ısıtma uygulaması için sıcak su üretir.
Tıbbi kanalizasyonda yeni koronavirüsün yüksek sıcaklıkta inaktivasyonu için kademeli bir ısı pompası sıcak su sistemi, kademeli bir ısı pompası sıcak su alt sistemi ve bir yüksek sıcaklıkta sterilizasyon kanalizasyon arıtma alt sistemi içerir.Kademeli ısı pompası sıcak su alt sistemi, bir birinci sıkıştırmalı ısıtma çevrimi ve bir ikinci sıkıştırma ve ısıtma çevrimi, birinci sıkıştırma ve ısıtma çevrimi, bir birinci kompresör, bir yoğuşmalı buharlaştırıcı, bir rejeneratör, bir birinci gaz kelebeği valfi ve bir bileşik buharlaştırıcı içerir. sırayla bağlanır;ikinci sıkıştırma ve ısıtma çevrimi, sırayla bağlı olan ikinci kompresörü, hava soğutucusunu, ikinci gaz kelebeği valfini ve yoğuşmalı buharlaştırıcıyı içerir;yüksek sıcaklıkta sterilizasyon kanalizasyon arıtma alt sistemi, kanalizasyon ikincil arıtma döngüsünü ve ısı depolamalı sabit havuzu içerir.Sistem, çok sayıda patojenik mikroorganizma, kimyasal kirletici ve radyoaktif kirletici içeren kanalizasyon üzerinde sadece yüksek sıcaklıkta sterilizasyon ve sterilizasyon işlemi yapmakla kalmaz, aynı zamanda tabi tutulmamış kanalizasyonun ön ısıtması için deşarj edilecek tıbbi kanalizasyon atık ısısını geri kazanır. yüksek sıcaklıkta sterilizasyon için.Sistemin enerji tasarrufu avantajı iyileştirildi.
Kademeli bir ısı pompası buz çözme kompresörünün başlatma-durdurma kontrolü için bir yöntem ve cihaz;yöntem şunları içerir: birinci sistemin buz çözme koşulunu karşılayıp karşılamadığının saptanması;eğer birinci sistem, önceden ayarlanmış bir başlat-durdur kontrolüne göre defrost koşulunu sağlıyorsa Kurallar, buz çözme için çalıştırılacak ilk birincil kompresörü kontrol eder;ısıtma moduna girmek için ikinci sistemi kontrol edin;mevcut uygulamanın düzenlemesi, kademeli ısı pompasını önlemek için başlat-durdur kontrol kurallarına göre kompresörün buz çözme işlemini koordine eder. .Aynı zamanda, su sıcaklığındaki ani bir düşüşü önlemek ve buz çözme işleminin stabilitesini sağlamak için ikinci sistem ısıtılır.
| Özellik | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| Gerilim | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Nominal ısıtma kapasitesi (sıcak su) | 25kW | 52kW | 102kW | 150kW |
| Nominal ısıtma kapasitesi giriş gücü | 8kW | 16.5kW | 33kW | 48kW |
| Düşük sıcaklıkta ısıtma kapasitesi (sıcak su) | 18kW | 36,5kW | 72kW | 110kW |
| Düşük sıcaklıkta ısıtma giriş gücü | 6kW | 12kW | 24kW | 36kW |
| Maksimum giriş gücü | 13kW | 26kW | 52kW | 78kW |
| Maksimum çalışma akımı | 35A | 70A | 140A | 210A |
| Nominal ısıtma kapasitesi (ısıtma) | 21kW | 42kW | 84kW | 125kW |
| Nominal ısıtma giriş gücü | 7kW | 14kW | 28kW | 42kW |
| Düşük sıcaklıkta ısıtma (ısıtma) | 18kW | 36kW | 79kW | 108kW |
| Düşük sıcaklıkta ısıtma giriş gücü | 6kW | 12kW | 24kW | 36kW |
| Anma su akışı | 3.5m³/saat | 7m³/saat | 14m³/saat | 21m³/saat |
| Soğutucu adı/enjeksiyon miktarı | R410A/R134a(5500g/4200g) | R410A/R134a(5500g/4200g)*2 | R410A/R134a(5500g/4200g)*4 | R410A/R134a(5500g/4200g)*6 |
| su tarafı direnci | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| gürültü, ses | ≤62dB(A) | ≤68dB(A) | ≤72dB(A) | ≤76dB(A) |
| Egzozda izin verilen çalışma basıncı /Emme tarafı |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Yüksek basınç/alçak basınç tarafı izin verilen maksimum basınç | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Eşanjörün maksimum çalışma basıncı | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| boyut (U*G*Y)aa | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Ağırlık | 160kg | 318kg | 630kg | 950kg |
| Anti-şok seviyesi | i | |||
| su geçirmez seviye | IPX4 | IPX4 | IPX4 | IPX4 |
| Bağ | DN32(dış) | DN40(dış) | DN54(flanş) | DN65 (flanş) |
| Birim Fiyat usd/set | 3607 | 6725 | 13115 | 196880 |
| Isıtma koşulları: (sıcak su): Ortam kuru termometresi 20°C, ortam yaş termometresi 15°C, ilk su sıcaklığı 15°C ve son su sıcaklığı 75°C'dir. Çevresel kuru termometre -7°C, ortam ıslak termometresi -8°C, ilk su sıcaklığı 6°C ve son su sıcaklığı 75°C. Terminal evrensel ısıtma ünitesi Isıtma durumu: (ısıtma) Ortam kuru termometresi 7°C, ortam ıslak termometresi 6°C ve atık su sıcaklığı 75°C'dir. Çevresel kuru termometre -7°C, ortam ıslak termometresi -8°C, atık su sıcaklığı 75°C. |
||||
