150 kw prensibi Ultra düşük sıcaklık değişken frekanslı kademeli yüksek sıcaklık ısı pompası ünitesi
Kademeli bir ısı pompası başlatma-durdurma kontrol yöntemi, cihaz, bilgisayar ekipmanı ve depolama ortamı;yöntem şunları içerir: kademeli ısı pompasının giriş suyu sıcaklığının saptanması;başlatmak için birincil kompresörü kontrol etmek;primer kompresör açıldıktan sonra, eğer giriş suyu sıcaklığı ikinci sabit sıcaklık başlatma koşulu sağlanırsa, sekonder kompresör start-stop kontrol kuralına göre devreye girecek şekilde kontrol edilir;giriş suyu sıcaklığı ikinci sabit sıcaklık kapatma koşulunu karşılıyorsa, ikincil kompresör start-stop kontrol kuralına göre kapatılmak üzere kontrol edilir;birincil kompresör kapatılmak üzere kontrol edilir;Bu uygulamada yapılanmada kademeli ısı pompasının giriş suyu sıcaklığı algılanarak, giriş suyu sıcaklığına göre birincil kompresörün açılıp kapanması, giriş suyu sıcaklığına göre sekonder kompresörün açılıp kapanması kontrol edilmektedir. su sıcaklığı ve start-stop kontrol kuralı;mevcut birincil kompresörden kaçınılır.Birincil kompresörün ve ikincil kompresörün açılması, birincil kompresörün aşırı yüksek basınç sorununa neden olabilecek ve birincil kompresörün korunmasını gerçekleştirebilecek kademeli ısı pompasının giriş suyu sıcaklığına göre değerlendirilir.
Kademeli bir ısı pompası çalıştırma yöntemi ve sistemi, yöntem şunları içerir: mevcut bir ortam sıcaklığının elde edilmesi;mevcut ortam sıcaklığının önceden ayarlanmış bir anahtarlama sıcaklığı ile karşılaştırılması;ve karşılaştırma sonucuna göre tek aşamalı sıkıştırma işlemi ve kademeli çalışma arasında geçiş yapılması.Kademeli ısı pompasının çalışma modu, önceden ayarlanmış anahtarlama sıcaklığının değeri, kaskad çalışmasının aynı ısıtma hedefi altında tek kademeli sıkıştırma performansı ile tutarlı olduğu hedef ortam sıcaklığına göre belirlenir ve tek kademeli sıkıştırma çalışma modu: Kademeli ısı pompasının yüksek sıcaklık aşaması bağımsız olarak çalışır ve kademeli çalışma modu, kademeli ısı pompasının düşük sıcaklık aşaması ve yüksek sıcaklık aşamasının aynı anda çalışmasıdır.Mevcut buluşun teknik çözümüne dayalı olarak, yöntem, ısı pompası sisteminin farklı çalışma koşulları ve sıcaklıkları altında daha yüksek performanslı bir çalışma modunda çalışmasını sağlar ve her yerde yüksek sıcaklıkta sıcak su üretmek için ısı pompası sisteminin performansını iyileştirir. yıl.

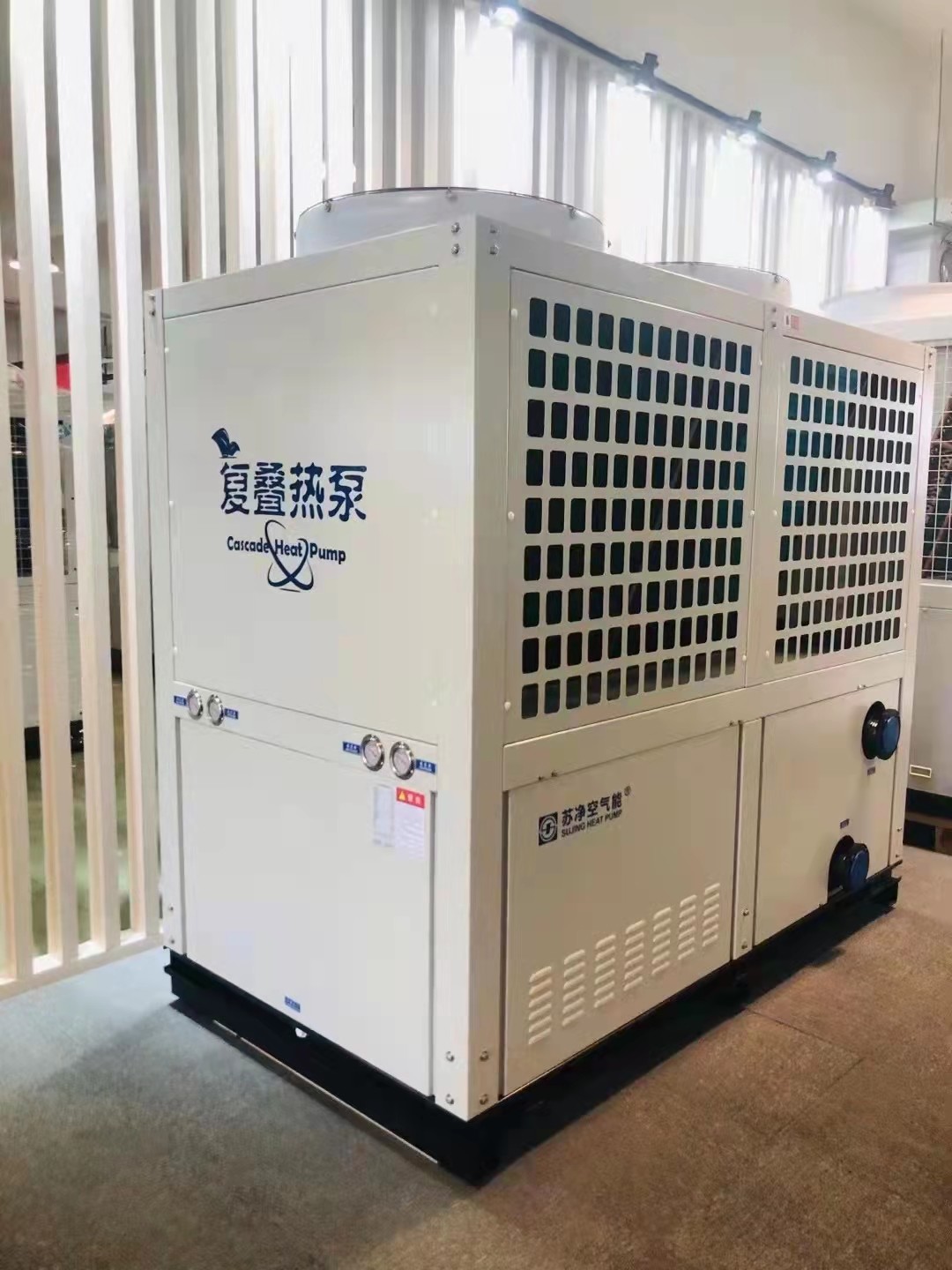

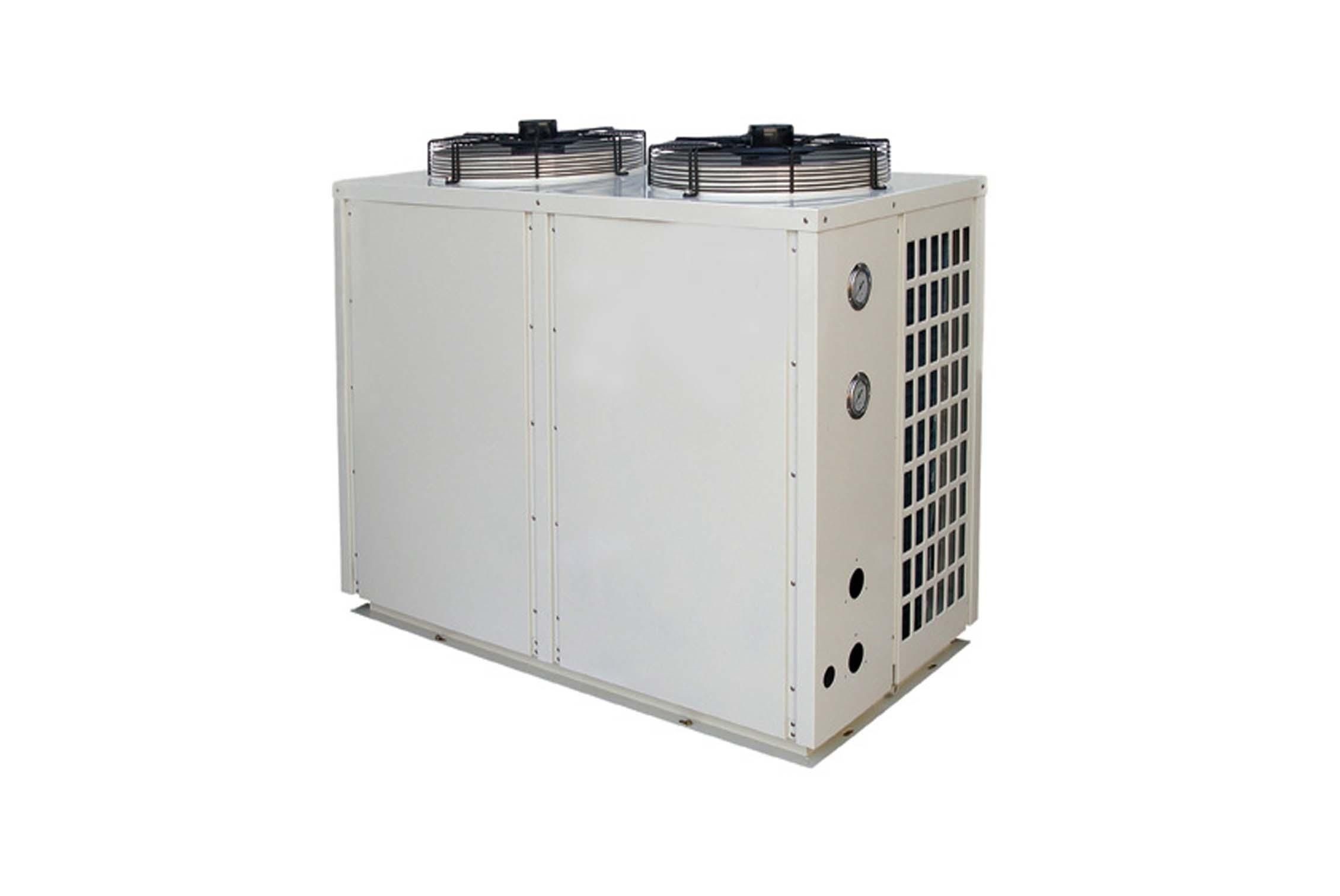

Ultra düşük sıcaklık değişken frekanslı kademeli yüksek sıcaklık ısı pompası ünitesi, R410A düşük sıcaklık aşaması ve R134a yüksek sıcaklık aşaması sistemi biçimini benimser.Sıcak su veya ısıtma yapmak için ısı değişimi.Ultra düşük sıcaklık kademeli yüksek sıcaklık ısı pompası ünitesi, yüksek ısıtma enerjisi verimliliğine sahip DC frekans dönüştürme teknolojisini benimser.Sıcaklık sabit ısıtma 75 ° C olabilir.
52 kw Ultra düşük sıcaklık değişken frekanslı kademeli yüksek sıcaklık kurulumu Kesimhane için bir kaskad ısı pompası sistemi de dahil olmak üzere bir hava kaynaklı kademeli ısı pompası cihazı, kademeli ısı pompası sistemi bir düşük sıcaklık döngüsü ve bir yüksek sıcaklık döngüsü içerir, düşük sıcaklık döngüsü devre yüksek sıcaklık döngüsüne bağlanır;düşük sıcaklık döngüsünün ana bileşenleri bir evaporatör, kompresör ve evaporatif yoğuşturucu içerir, evaporatif yoğuşturucunun sağ ucu filtre kurutucuya, akış ölçere ve elektronik genleşme valfine sırayla bağlanır ve evaporatörün sol ucu gaz-sıvı ayırıcıya, alçak basınç anahtarına, kompresöre ve yüksek basınca bağlı.Yüksek sıcaklık döngüsünün ana bileşenleri bir ekonomizör, bir kondansatör ve bir yüksek sıcaklık kompresörü içerir, yüksek sıcaklık kompresörünün sağ uç devresi bir çek valfe bağlanır, çek valf devresi bir kılcal boruya ve bir solenoid valfe bağlanır , ve kılcal borunun sağ ucu bağlanır Terminal, ekonomizör ile iletişim kurar.Buluş, enerji tasarrufu sağlayan ve aynı zamanda ekipmanın çalışma verimliliğini artıran hava kaynaklı ısı pompası, kademeli ısıtma ve yüksek sıcaklıklı ısı pompası teknolojilerini organik olarak birleştirir.
Bir kaskad ısı pompası sistemi, en az bir motor sistemi ve bir su devresinden oluşan, motor tahrikli kademeli bir ısı pompası cihazı olup, özelliği, kademeli ısı pompası sisteminin bir yüksek sıcaklık kademeli sirkülasyon sistemi ve bir düşük sıcaklık kademeli sirkülasyon sistemi içermesidir, Yüksek sıcaklık sahne kompresörü, kondenser, yüksek sıcaklık aşaması sıvı akümülatörü, yüksek sıcaklık aşaması gaz kelebeği, yüksek sıcaklık aşaması soğutucu ısıtıcı, yoğuşmalı evaporatör, yüksek sıcaklık aşaması gaz-sıvı ayırıcı, soğutucu yan valf formu yüksek sıcaklık aşaması soğutucu sirkülasyon sistemi, düşük sıcaklık aşaması kompresörü, yoğuşmalı evaporatör, düşük sıcaklık aşaması sıvı akümülatörü, düşük sıcaklık aşaması gaz kelebeği, düşük sıcaklık aşaması soğutucu ısıtıcı, evaporatör, düşük sıcaklık aşaması gaz-sıvı ayırıcı, düşük sıcaklık aşaması soğutucu sirkülasyon sistemi oluşturmak için soğutucu yan valf, motor sistemi bir motor, bir motor soğutma ısı değişimier, bir baca gazı ısı eşanjörü, bir soğutma suyu baypas valfi ve bir yakıt düzenleme valfi.Buluş, yakıtın kullanım verimliliğini iyileştirebilir, enerjinin verimli kullanımını gerçekleştirebilir, kirliliği azaltabilir ve aynı ünite yazın soğutma, kışın ısıtma ve kullanım sıcak suyu üretme gibi birçok işlevi yerine getirir.
Mezbaha için 52 kw Ultra-düşük sıcaklık değişken frekanslı kaskad yüksek sıcaklık özellikleri
| Özellik | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| Gerilim | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Nominal ısıtma kapasitesi (sıcak su) | 25kW | 52kW | 102kW | 150kW |
| Nominal ısıtma kapasitesi giriş gücü | 8kW | 16.5kW | 33kW | 48kW |
| Düşük sıcaklıkta ısıtma kapasitesi (sıcak su) | 18kW | 36,5kW | 72kW | 110kW |
| Düşük sıcaklıkta ısıtma giriş gücü | 6kW | 12kW | 24kW | 36kW |
| Maksimum giriş gücü | 13kW | 26kW | 52kW | 78kW |
| Maksimum çalışma akımı | 35A | 70A | 140A | 210A |
| Nominal ısıtma kapasitesi (ısıtma) | 21kW | 42kW | 84kW | 125kW |
| Nominal ısıtma giriş gücü | 7kW | 14kW | 28kW | 42kW |
| Düşük sıcaklıkta ısıtma (ısıtma) | 18kW | 36kW | 79kW | 108kW |
| Düşük sıcaklıkta ısıtma giriş gücü | 6kW | 12kW | 24kW | 36kW |
| Anma su akışı | 3.5m³/saat | 7m³/saat | 14m³/saat | 21m³/saat |
| Soğutucu adı/enjeksiyon miktarı | R410A/R134a(5500g/4200g) | R410A/R134a(5500g/4200g)*2 | R410A/R134a(5500g/4200g)*4 | R410A/R134a(5500g/4200g)*6 |
| su tarafı direnci | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| gürültü, ses | ≤62dB(A) | ≤68dB(A) | ≤72dB(A) | ≤76dB(A) |
| Egzozda izin verilen çalışma basıncı /Emme tarafı |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Yüksek basınç/alçak basınç tarafı izin verilen maksimum basınç | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Eşanjörün maksimum çalışma basıncı | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| boyut (U*G*Y)aa | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Ağırlık | 160kg | 318kg | 630kg | 950kg |
| Anti-şok seviyesi | i | |||
| su geçirmez seviye | IPX4 | IPX4 | IPX4 | IPX4 |
| Bağ | DN32(dış) | DN40(dış) | DN54(flanş) | DN65 (flanş) |
| Birim Fiyat usd/set | 3607 | 6725 | 13115 | 196880 |
| Isıtma koşulları: (sıcak su): Ortam kuru termometresi 20°C, ortam yaş termometresi 15°C, ilk su sıcaklığı 15°C ve son su sıcaklığı 75°C'dir. Çevresel kuru termometre -7°C, ortam ıslak termometresi -8°C, ilk su sıcaklığı 6°C ve son su sıcaklığı 75°C. Terminal evrensel ısıtma ünitesi Isıtma durumu: (ısıtma) Ortam kuru termometresi 7°C, ortam ıslak termometresi 6°C ve atık su sıcaklığı 75°C'dir. Çevresel kuru termometre -7°C, ortam ıslak termometresi -8°C, atık su sıcaklığı 75°C. |
||||
