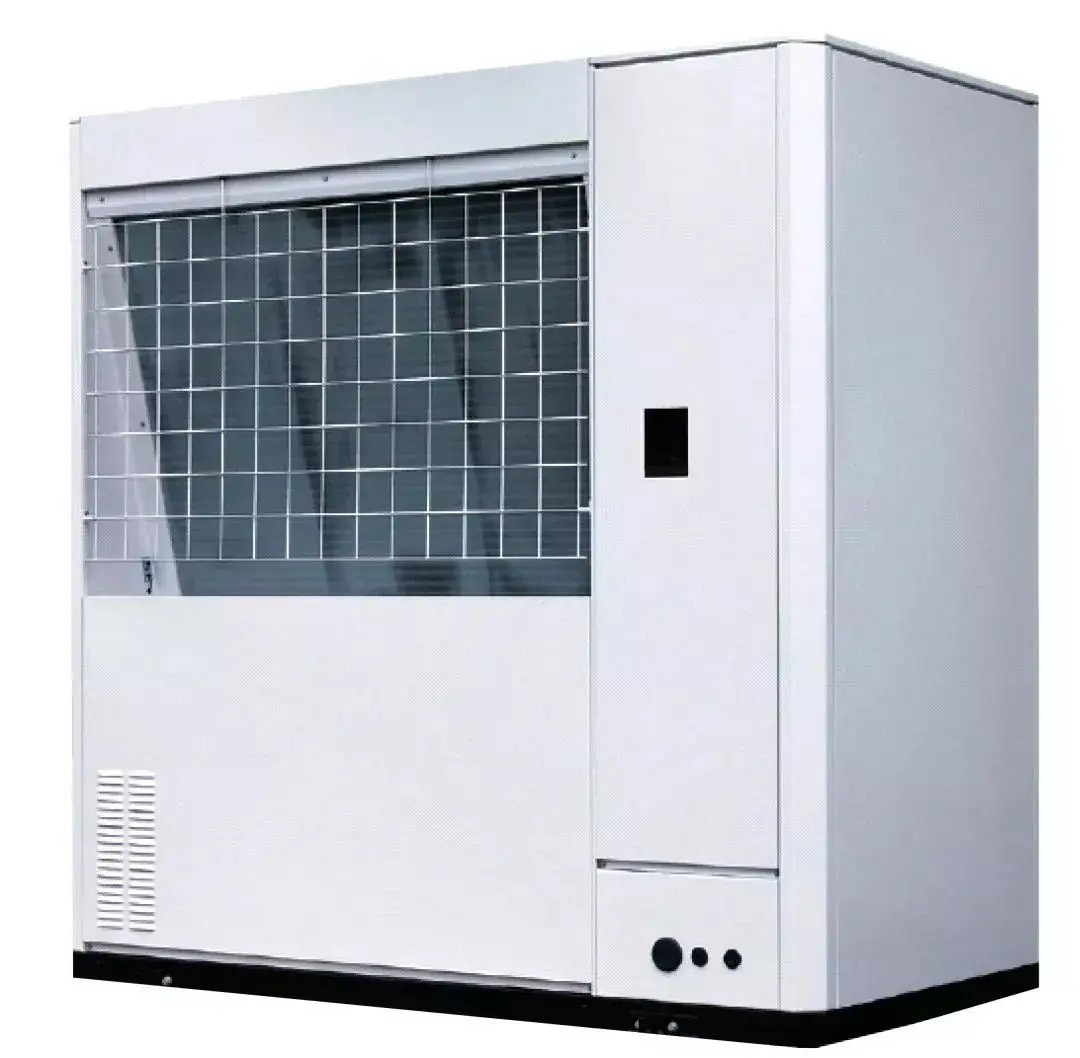

DORIN INVERTER CO2(R744) Isı Pompası Sistemlerinin Tanımı Karbondioksit yüksek sıcaklık ısı pompası hava kaynağı ve su kaynağı
Karbondioksit transkritik ısı pompası ünitesi atık ısı geri kazanımında önemli bir enerji tasarrufu etkisine sahiptir.Süperkritik karbondioksitin mükemmel özellikleri sayesinde, yüksek sıcaklıkta sıcak su üretmek için sadece az miktarda elektrik gerekir.Kuzeyde 100 ila 20 derece arasındaki soğuk bölgede havanın atık ısısı emilebilir.Karbondioksitin süper kritik alanında, gaz ısı eşanjörü hala 60 °C'nin üzerinde yüksek sıcaklıktaki sıcak suyu verimli bir şekilde üretebilir.
CO2 Isı Pompası Çalışma Prensibi
CO2Heat Pump'ın çalışma prensibi, soğutucu akışkanın havadaki (veya sudaki) ısıyı emmesi, kompresör tarafından sıkıştırılması ve boşaltılacak yüksek sıcaklık ve yüksek basınçlı gaz haline gelmesidir.Yüksek sıcaklık ve yüksek basınçlı soğutucu gaz, gaz soğutucu tarafından soğutulur ve ısıyı suya aktarır ve ardından ısıtma işlevini gerçekleştirir.
Karbon Dioksit Isı Pompasının Çalışma Sıcaklığı:-43-43℃Çıkış Suyu Sıcaklığı:35-100℃COP:3.2-7.0

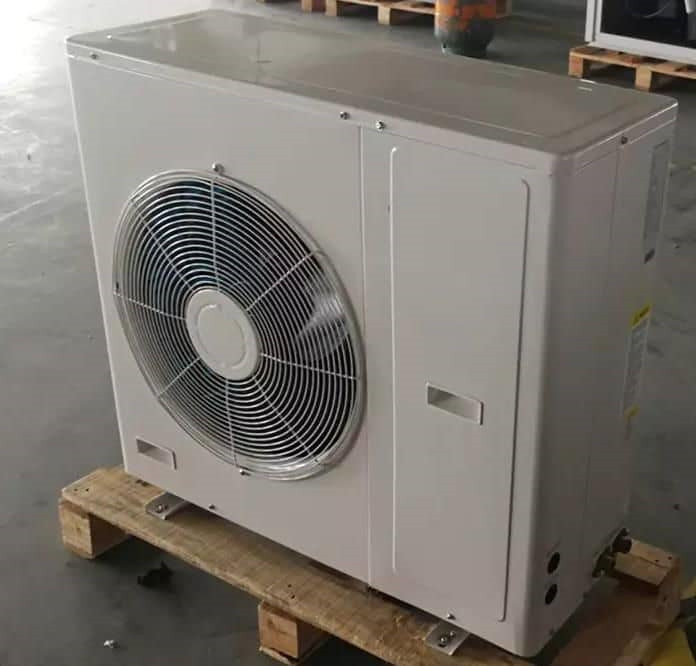

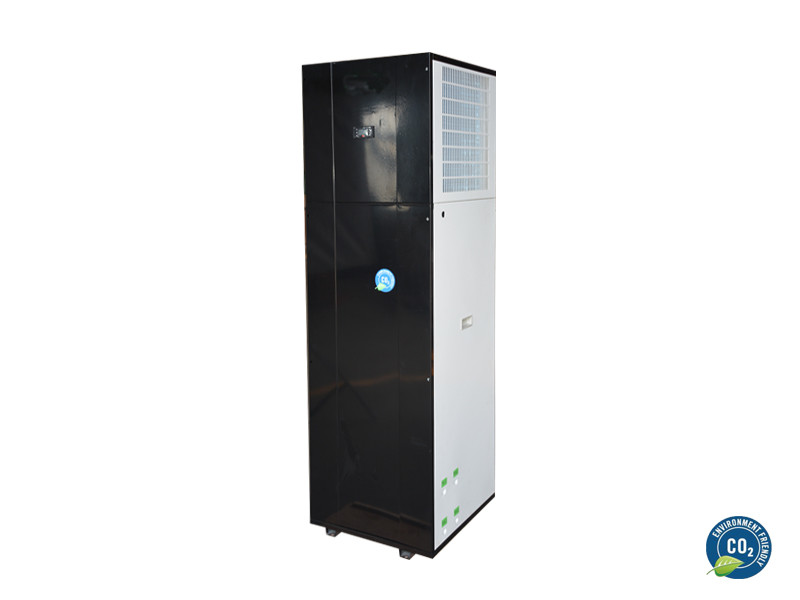

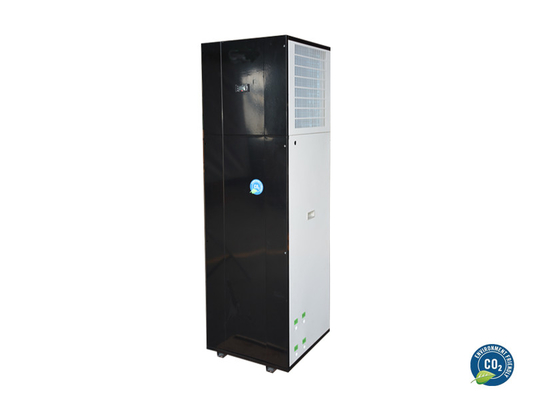

Kombine Alan Isıtma ve Sıcak Su Isıtma için Zew Zelanda 8kw Konut CO2 Isı Pompası Sisteminin Performansı
Ultra düşük sıcaklıkta çalışma koşulları: ortam sıcaklığı DB-10-C, su giriş sıcaklığı 9°C;
Defrost koşulu: ortam sıcaklığı DB2°C/WB1°C, su giriş sıcaklığı 9°C;düşük sıcaklık koşulu: ortam sıcaklığı DB7°C/WB6°C, su giriş sıcaklığı 9°C;standart çalışma koşulu: ortam sıcaklığı DB20°C /WB15°C, giriş suyu sıcaklığı 15°C;yüksek sıcaklıkta çalışma koşulu: ortam sıcaklığı DB38°C/WB23°C, giriş suyu sıcaklığı 29°C.
Yükleme notları:
1. Kurulumun etrafındaki boşluk Im'den az olmamalıdır;
2. Isı pompası dışındaki boru hatları dondan korunmalı ve ısıtma elemanları takılabilir;
3. Sıcak su sirkülasyonu için boru hatlarında ısı kaybını önlemek için ısı yalıtımı ve koruma önlemleri alınmalıdır.
| HP | A/mm | S/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Uygulama Şeması Basınçlı su deposu
Kombine Alan Isıtma ve Sıcak Su Isıtma için Zew Zelanda 8kw Konut CO2 Isı Pompası Sistemi
Sistem Şeması Akıllı Kontrol Sistemi
Kombine Alan Isıtma ve Sıcak Su Isıtma için Zew Zelanda 8kw Konut CO2 Isı Pompası Sistemi
|
CO2 ısı pompası sıcak su ünitesi özellikleri listesi Kombine Alan Isıtma ve Sıcak Su Isıtma için Zew Zelanda 8kw Konut CO2 Isı Pompası Sistemi |
||||||||
| modeli | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Şartname | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Güç kaynağı | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Isıtma Yöntemi | Doğrudan ısıtma / sirkülasyon | |||||||
| Nominal çalışma koşulu | (kw)ısıtma kapasitesi | 7,45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kw) Giriş gücü |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| POLİS | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| ( m³/h) Isıtma suyu akışı |
0.11 | 0,6 | 0.81 | 1.21 | 1,62 | 2.33 | 3.41 | |
| Yüksek sıcaklıkta çalışma koşulları | (kw)ısıtma kapasitesi | 5.58 | 23.9 | 28,5 | 51.5 | 59.5 | 89 | 131.5 |
| (kw)Giriş gücü | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| POLİS | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| ( m³/h) Isıtma suyu akışı |
0.07 | 0.27 | 0.33 | 0,59 | 0.68 | 1.02 | 1.51 | |
| Düşük sıcaklıkta çalışma koşulları | (kw)ısıtma kapasitesi | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw)Giriş gücü | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| POLİS | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m³/h) Isıtma suyu akışı |
0.07 | 0.28 | 0.34 | 0,56 | 0.68 | 1.04 | 1.52 | |
| Parça bilgileri | Su borusu arayüz boyutu | DN15 | DN20 | DN25 | DN32 | |||
| Su ısı eşanjörü | Plakalı veya borulu ısı eşanjörü | |||||||
| Hava ısı eşanjörü | Bakır boru alüminyum kanatçıklar | |||||||
| kompresör tipi | Çift döner | Yarı kapalı pistonlu tip | ||||||
| İşlem paneli | Renkli dokunmatik ekran | |||||||
| Maksimum çıkış sıcaklığı | 85℃ | 90℃ | ||||||
| Soğutucu | R744(CO2) | |||||||
| Tasarım basıncı (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| Boyutlar (U,G,Y mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) Gürültü | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| ( kg) Ağırlık | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Besleme suyu sıcaklığı(℃) | 5~40 | |||||||
| ( Besleme suyu basıncı MPa) | 0,05~0,4 | |||||||
| Su Çıkış sıcaklığı (℃) | 55~85 | 55~90 | ||||||
| Maksimum akış | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Ortam sıcaklığı (℃) | -25~43 | |||||||
Sistem şematik diyagramı
Leomon ) Energy Saving Technology Co, Ltd. CO, Isı Pompaları, Buhar Motorlu Isı Pompaları ve Kapalı Kurutucuları tasarlamaya ve üretmeye odaklanır, ayrıca çeşitli enerji çözümleri sunar.
CO, Isı Pompası Serisi, Buhar Motorlu Isı Pompası ve Kapalı Drver Serisinden oluşan eksiksiz bir endüstriyel zincire sahibiz.Ürünler arasında CO, Su Isıtma Isı Pompası, CO, Isıtma Isı Pompası, CO, Isı Hava Üfleyici, UItra-düşük Sıcaklık CO, Kademeli Isı Pompası ve CO, Su Kaynaklı Isı Pompası, CO, Kullanım Sıcak Su+Isıtma+Güneş 3 bulunur. -in-1 Isı Pompası, CO, Yüzme Havuzu Isı Pompası, Çok Fonksiyonlu CO, Yüzme Havuzu Sabit Sıcaklık ve Nem Isı Pompası, Yüksek Sıcaklık Buhar Motoru Isı Pompası (120℃), Kapalı Kurutucu vb.Bunlar arasında CO, Isı Pompaları ihracat hacmi en üst sırada yer almaktadır.Karbonatlı Su Kaynaklı Isı Pompaları güneyde yaygın olarak kullanılmaktadır.Kullanım Sıcak Suyu+Isıtma+Güneş Enerjisi için 3'ü 1 Arada Isı Pompamız, özellikle Avrupa Pazarında pazarda sıcak bir şekilde karşılanmaktadır.Dahası, Yüksek Sıcaklık Buhar Motorlu Isı Pompası (120°C), kazan için mükemmel bir alternatif haline geldi.
