DORIN INVERTER CO2 ((R744) Sıcaklık Pompa Sistemleri Karbon dioksit yüksek sıcaklıklı ısı pompası hava kaynağı ve su kaynağı
Karbondioksit yüksek sıcaklıklı ısı pompası
Karbondioksit, yüksek ısı iletkenliğine ve spesifik ısı kapasitesine sahip doğal bir çalışma sıvısıdır ve yüksek ısı transferi katsayısı elde etmesine yardımcı olur.düşük dinamik viskozluk tüpte çalışma sıvısının basınç düşüşünü azaltabilirYüksek buhar yoğunluğu, çalışma sıvısının kütle akış hızını iyileştirmeye yardımcı olur.yoğunluk oranı (densite oranı gaz ve sıvının özellikleri arasındaki farkı temsil eder) küçüktür., bu da çalışma sıvısının dağılımı için faydalıdır ve yüzey gerilimi küçüktür, bu da buharlaştırıcıda kaynama yoğunluğunu iyileştirebilir.Gaz yoğunluğu yüksek., ve birim hacmi başına ısıtıcı kapasite büyüktür, bu da boruların ve kompresörlerin boyutunu azaltabilen R22'nin yaklaşık 5 katıdır ve sistemi daha hafif, kompakt ve küçük hale getirir.Kompresörün basınç oranı (iş sıvısının yoğunlaşma basıncı ve buharlaşma basıncı oranı) düşüktür, sıkıştırma süreci izentropik sıkıştırmaya daha yakın olabilir ve verimlilik arttırılır.
Karbondioksit transkritik soğutma döngüsünün işlemi, sıradan buhar sıkıştırma soğutma döngüsünden biraz farklıdır.Kompresörün emici basıncı kritik basınçtan daha düşüktür, ve buharlaşma sıcaklığı da kritik sıcaklıktan daha düşüktür.Sıcaklık değişimi süreci tamamlamak için gizli ısıya dayanır.Bununla birlikte, kompresörün egzoz basıncı kritik basınçtan üstündür ve çalışma ortamının ısı salınımı sürecinde hiçbir kondensat üretilmez.Yüksek basınçlı ısı değiştiricisine artık kondansör denmiyorGeleneksel yoğunlaşma sıcaklığı kavramı kayboldu, yani ısı değişimi süreci tamamlanmak için mantıklı ısıya dayanıyor.

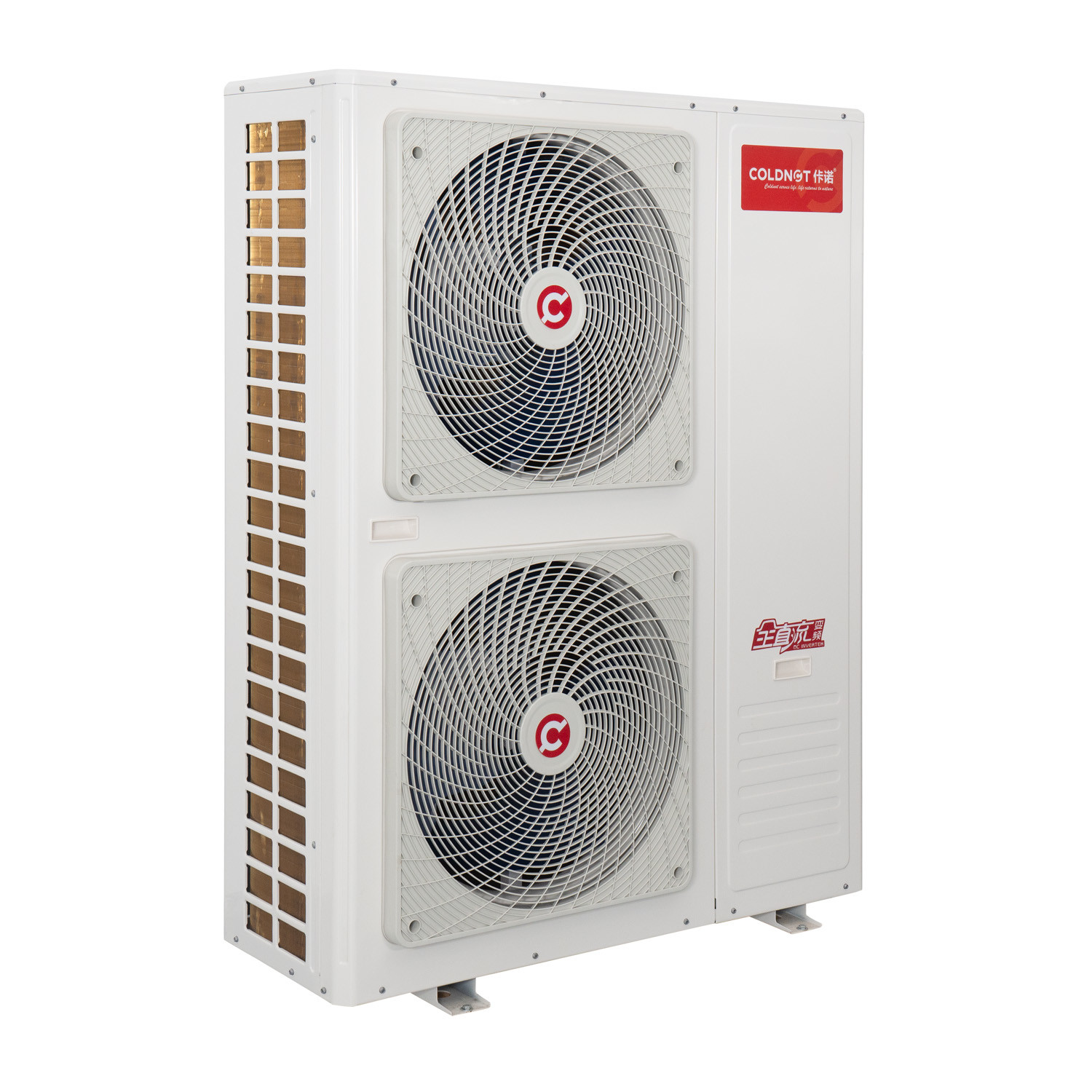

Performans 8 kw R744 CO2 Isı Pompası Su ısıtıcısı konut kullanımı -25 derece sabit
Ultra düşük sıcaklık çalışma koşulları: ortam sıcaklığı DB-10-C, su giriş sıcaklığı 9°C;
Dondurma durumu: ortam sıcaklığı DB2°C/WB1°C, su giriş sıcaklığı 9°C; düşük sıcaklık durumu: ortam sıcaklığı DB7°C/WB6°C, su giriş sıcaklığı 9°C; standart çalışma durumu:Çevre sıcaklığı DB20°C /WB15°C, giriş suyunun sıcaklığı 15°C; yüksek sıcaklık çalışma durumu: ortam sıcaklığı DB38°C/WB23°C, giriş suyunun sıcaklığı 29°C.
Kurulum Notları:
1- Tesisin çevresindeki mesafe Im'den az olmamalıdır;
2Sıcaklık pompasından başka boru hatları donmadan korunmalı ve ısıtma elemanları monte edilebilir;
3Sıcak su dolaşımı için boru hattı için ısı yalıtımı ve koruma önlemleri alınmalıdır.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

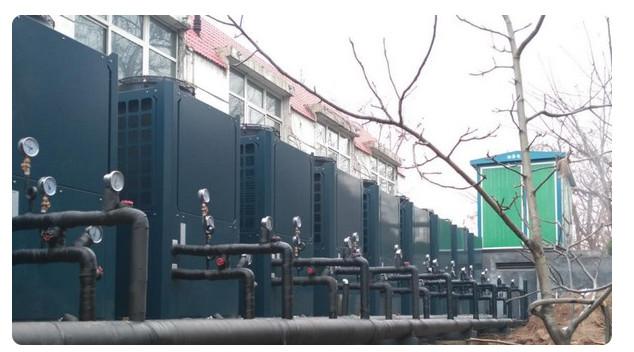

Uygulama Şeması Basınç taşıyan su tankı
8 kw R744 CO2 ısı pompası Su ısıtıcısı konut kullanımı -25 derece sabit
Sistem Şeması Akıllı Kontrol Sistemi
8 kw R744 CO2 ısı pompası Su ısıtıcısı konut kullanımı -25 derece sabit
|

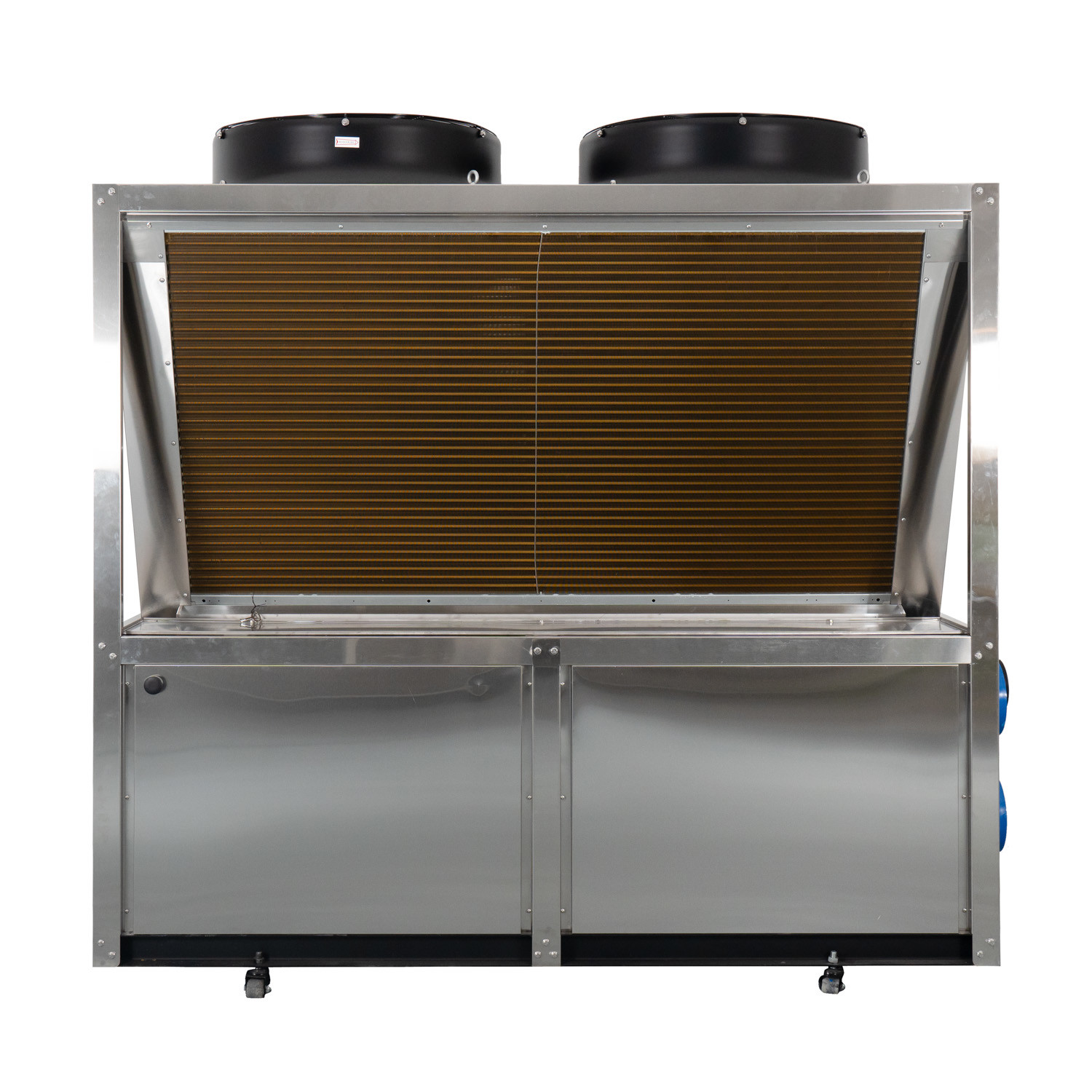

CO2 ısı pompası sıcak su ünitesi özellikleri listesi 8 kw R744 CO2 ısı pompası Su ısıtıcısı konut kullanımı -25 derece sabit |
||||||||
| Model | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Özellikleri | 2 HP | 7.5 HP | 10 HP | 15 HP | 20 HP | 30 HP | 45 HP | |
| Güç kaynağı | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Isıtma yöntemi | Doğrudan ısıtma / dolaşım | |||||||
| İsimsel çalışma durumu | (kW) ısıtma kapasitesi | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kw) Girdi gücü |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) Isıtma suyu akışı |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| Yüksek sıcaklık çalışma koşulları | (kw) ısıtma kapasitesi | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kW) Giriş gücü | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) Isıtma suyu akışı |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Düşük sıcaklıkta çalışma koşulları | (kw) ısıtma kapasitesi | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kW) Giriş gücü | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) Isıtma suyu akışı |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| Parça bilgileri | Su borusu arayüzü boyutu | DN15 | DN20 | DN25 | DN32 | |||
| Su ısı değiştiricisi | Plaka veya boru ısı değiştiricisi | |||||||
| Hava ısı değiştiricisi | Bakır tüp alüminyum yüzgeçleri | |||||||
| Kompresör tipi | Çifte döner | Yarı kapalı ters hareketli tip | ||||||
| Operasyon paneli | Renkli dokunmatik ekran | |||||||
| En yüksek çıkış sıcaklığı | 85°C | 90°C | ||||||
| Soğutucu | R744 ((CO2) | |||||||
| Tasarım basıncı ((MPa) | 15MPa (HP)/8MPa (LP) | |||||||
| Boyutlar (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) Gürültü | ≤44 | ≤ 56 | ≤59 | ≤62 | ≤ 67 | ≤ 70 | ≤ 70 | |
| (kg) Ağırlık | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Besleme suyunun sıcaklığı ((°C) | 5 ~ 40 | |||||||
| (İçecek suyunun basıncı MPa) | 0.05 ~ 0.4 | |||||||
| Su çıkış sıcaklığı (°C) | 55 ~ 85 | 55 ~ 90 | ||||||
| Maksimum akış | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Çevre sıcaklığı (°C) | -25~43 | |||||||
Sistem şeması
