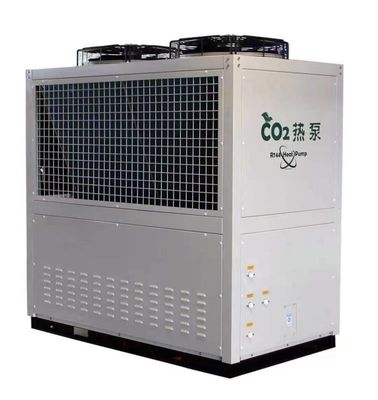

Prensip CO2 r744'ün Tanıtımı Yüksek Sıcaklıklı sıcak su ev ısıtma projesi veya ticari bina kullanımı için hava kaynaklı su kaynaklı ısı pompası
Kompresör, evaporatörden düşük sıcaklık ve düşük basınçlı gaz halindeki karbondioksit soğutucusunu emer ve çalışma yoluyla karbondioksit soğutucusunu yüksek sıcaklık ve yüksek basınçlı süper kritik akışkana sıkıştırır.Yüksek sıcaklık ve yüksek basınçlı süper kritik akışkan, su ile ısı alışverişi yapmak için gaz soğutucusuna girer ve gaz soğutucusunda soğutulur.Yüksek basınçlı sıvı çok fazla ısı yayar ve su açığa çıkan ısıyı emer ve sıcaklık yükselmeye devam eder.Yüksek basınçlı sıvı, genleşme valfi tarafından kısılıp basıncı düşürüldükten sonra, çevredeki havadan ısıyı emer ve evaporatördeki fanın hareketi ile düşük basınçlı gaza buharlaşır ve sıkıştırılmak üzere kompresöre emilir ve sıcak su üretmek için döngü tekrarlanır.Özellikler Doğal çevre koruma soğutucusu: ODP 0, GWP 1, çevre kirliliği yok, toksik olmayan, yanıcı olmayan Mükemmel yüksek sıcaklıkta ısıtma performansı: en yüksek su çıkışı 90°C'nin üzerine çıkabilir Mükemmel düşük sıcaklık performansı: - 20°C ortam sıcaklığı, 90°C yüksek sıcaklıkta sıcak su yine üretilebilir Yüksek verim: ısıtma performansı COP 4,5'e ulaşabilir ve sıcak su düşük sıcaklıkta üretildiğinde, COP hala 2,0'ın üzerindedir. Geniş uygulama aralığı: -20 ℃ ~ 43 ℃ ortam sıcaklığı aralığında normal şekilde çalışabilir, evsel veya endüstriyel sıcak su üretimimiz için uygundur
CO2 r744 Yüksek Sıcaklıklı sıcak su ev ısıtma projesi veya ticari bina kullanımı için hava kaynaklı su kaynaklı ısı pompasının performansı
| Birim tipi | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Özellikler | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Güç kaynağı | Üç fazlı beş telli380V/50Hz | ||||||
| Isıtma modu | Doğrudan ısıtma/döngü tipi | ||||||
| Standart çalışma koşulu | Isıtma kapasitesi ( kw ) | 27.5 | 36,7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Giriş Gücü (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| POLİS | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Sıcak Su debisi(m³/h) | 0,59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Yüksek sıcaklık durumu | Isıtma kapasitesi kw ) | 23.9 | 28,5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Giriş Gücü (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| POLİS | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Sıcak Su debisi(m³/h) | 0.27 | 0.33 | 0,59 | 0.68 | 1.02 | 1.51 | |
| Düşük sıcaklık durumu | Isıtma kapasitesi ( kw ) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Giriş Gücü (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22,2 | 33.8 | |
| POLİS | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Sıcak Su debisi(m³/h) | 0.32 | 0,4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Bileşen Bilgileri | Su borusu ekleminin boyutu | DN20 | DN25 | DN32 | DN40 | ||
| Su ısı eşanjörü | Plakalı veya manşonlu ısı eşanjörü | ||||||
| Hava Eşanjörü | Bakır boru için alüminyum Fin | ||||||
| kompresör tipi | Yarı kapalı pistonlu | ||||||

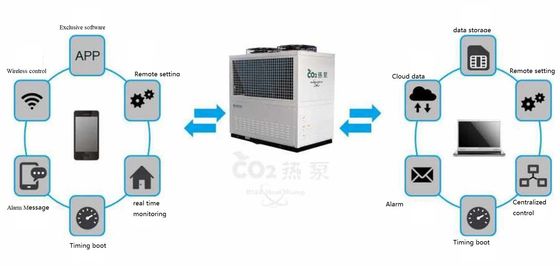

| İşlem paneli | Renkli dokunmatik ekran | ||||||
| Maksimum çıkış sıcaklığı (℃) | 90℃ | ||||||
| soğutucular | R744 (CO2 ) | ||||||
| Tasarım basıncı (MPa) | Yüksek taraf 15, düşük taraf 8 | ||||||
| Boyutlar (uzunluk, genişlik ve yükseklik mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Gürültü (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Ağırlık (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| KULLANIM KAPSAMI | Besleme suyu sıcaklığı (℃) | 5~40 | |||||
| Besleme suyu basıncı | 0.05~ 0.4 | ||||||
| Çıkış suyu sıcaklığı (℃) | 55~90 | ||||||
| Maksimum akış | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Ortam sıcaklığı (℃) | '-20~43 | ||||||
