Modelleme varsayımları • Tüm modeller arasında: – 10 K (18°F) evaporatör kızgınlığı – 3 K (5°F) kısma en yakın yaklaşım – 0 fan ve pompa çalışması – %95 motor verimliliği – ηisen = 0,90 – 0,0467*PR – ηvol = 1.00 – 0.04*PR – 100 kPa kondenser basınç düşüşü – 50 kPa evaporatör basınç düşüşü • CO2'ye özgü: – COP için optimize edilmiş yüksek taraf basıncı • HFC'ye özgü: – 5 K kondenser aşırı soğutma

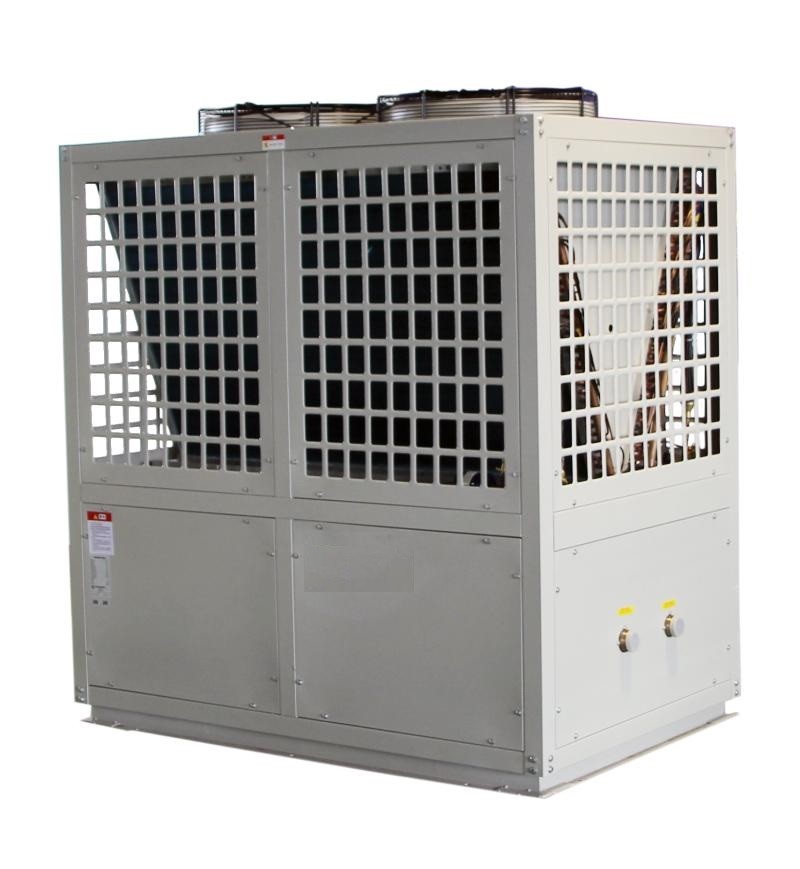

| Birim tipi | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Özellikler | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Güç kaynağı | Üç fazlı beş telli380V/50Hz | ||||||
| Isıtma modu | Doğrudan ısıtma/döngü tipi | ||||||
| Standart çalışma koşulu | Isıtma kapasitesi ( kw ) | 27.5 | 36,7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Giriş Gücü (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| POLİS | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Sıcak Su debisi(m³/h) | 0,59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Yüksek sıcaklık durumu | Isıtma kapasitesi kw ) | 23.9 | 28,5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Giriş Gücü (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| POLİS | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Sıcak Su debisi(m³/h) | 0.27 | 0.33 | 0,59 | 0.68 | 1.02 | 1.51 | |
| Düşük sıcaklık durumu | Isıtma kapasitesi ( kw ) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Giriş Gücü (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22,2 | 33.8 | |
| POLİS | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Sıcak Su debisi(m³/h) | 0.32 | 0,4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Bileşen Bilgileri | Su borusu ekleminin boyutu | DN20 | DN25 | DN32 | DN40 | ||
| Su ısı eşanjörü | Plakalı veya manşonlu ısı eşanjörü | ||||||
| Hava Eşanjörü | Bakır boru için alüminyum Fin | ||||||
| kompresör tipi | Yarı kapalı pistonlu | ||||||

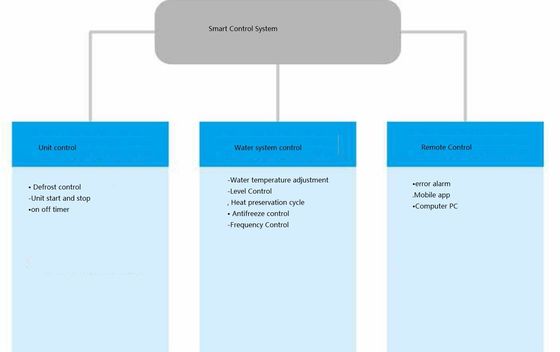

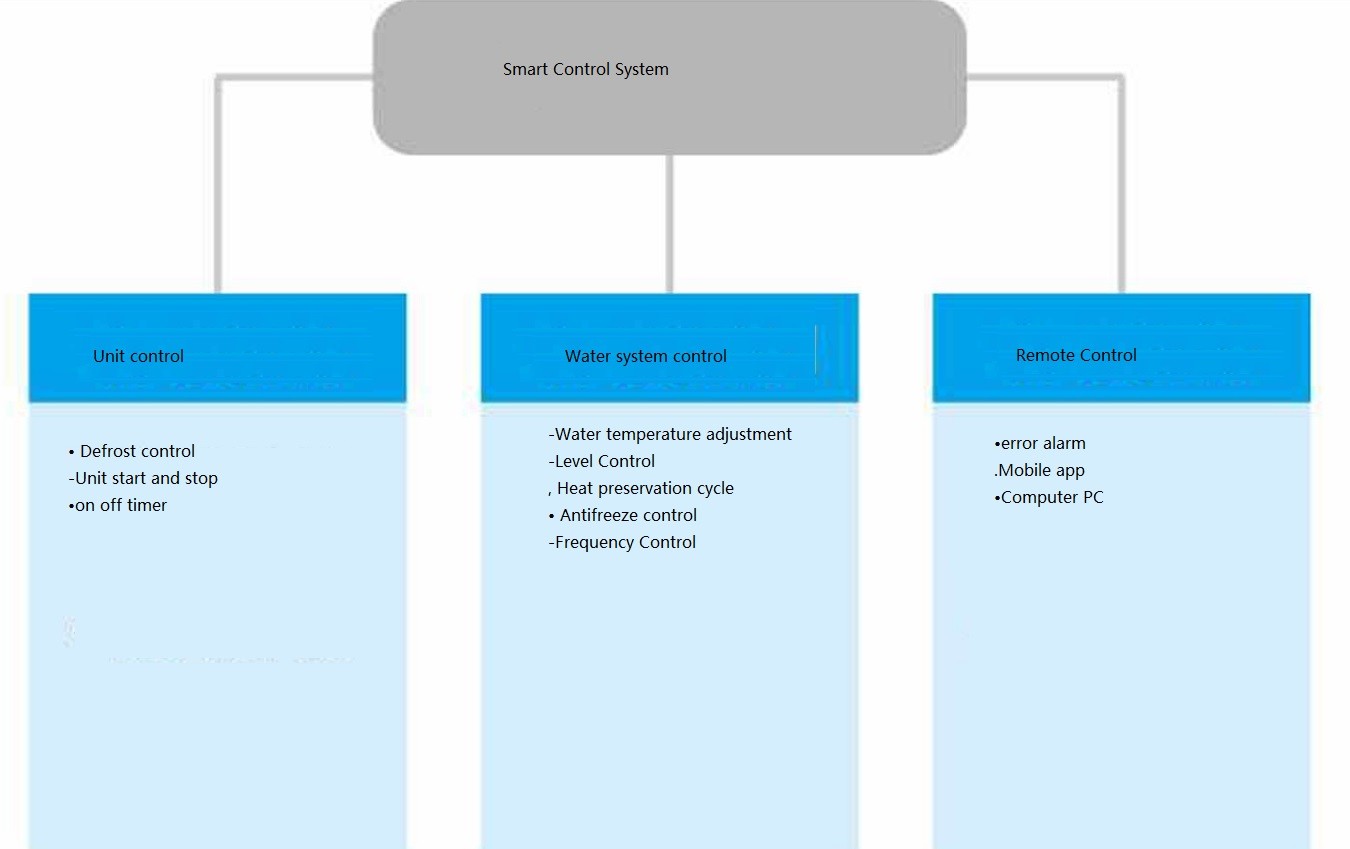

| İşlem paneli | Renkli dokunmatik ekran | ||||||
| Maksimum çıkış sıcaklığı (℃) | 90℃ | ||||||
| soğutucular | R744 (CO2 ) | ||||||
| Tasarım basıncı (MPa) | Yüksek taraf 15, düşük taraf 8 | ||||||
| Boyutlar (uzunluk, genişlik ve yükseklik mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Gürültü (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Ağırlık (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| KULLANIM KAPSAMI | Besleme suyu sıcaklığı (℃) | 5~40 | |||||
| Besleme suyu basıncı | 0.05~ 0.4 | ||||||
| Çıkış suyu sıcaklığı (℃) | 55~90 | ||||||
| Maksimum akış | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Ortam sıcaklığı (℃) | '-20~43 | ||||||
