| Moq: | Pazarlık edilebilir |
| Price: | negotiable |
| Standart ambalaj: | standart ihracat paketi veya müşteri isteğine göre |
| Teslim süresi: | 1-30 iş günü |
| Ödeme yöntemi: | L/C, D/A, D/P, T/T, Western Union, |
| Tedarik kapasitesi: | 80000 adet/yıl |

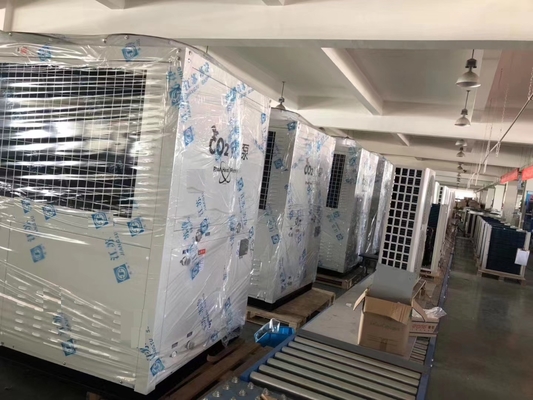

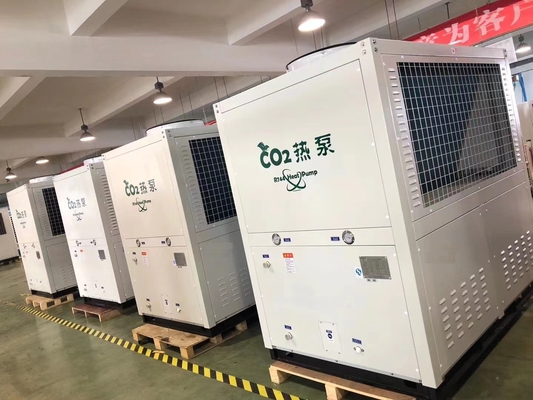

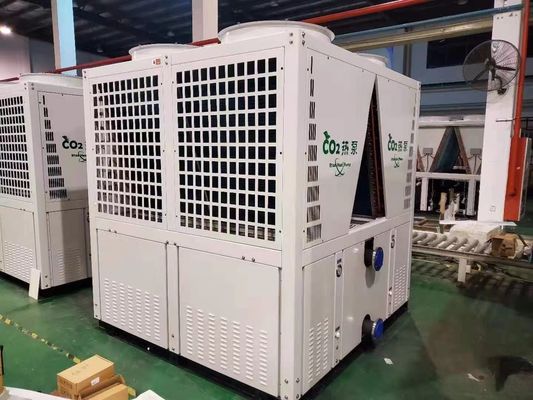

CO2 R744 Hava Kaynaklı Su Kaynaklı Isı Pompası 37kw ticari sıcak su kullanımı için Prensip Tanıtımı
Karbondioksit ısı pompası, bir kabuk, kabuk içine yatay olarak yerleştirilmiş bir bölme plakası, bölme plakasının üzerine sabitlenmiş bir ısı değiştirici tertibatı içerir ve ısı değiştirici tertibatı, bölme plakasının her iki tarafına eğimli olarak yerleştirilmiş ısı değiştiricileri içerir ve ısı değiştirici tertibatı, ısı değiştirici tertibatının üzerine yerleştirilmiştir. Bir fan var. Mevcut buluşta, muhafaza içine enine bir bölme yerleştirilmiştir, bölme muhafazayı üst ve alt uzaylara ayırır, ısı değiştirici tertibatı bölmenin üzerine monte edilmiştir ve boru sistemi ve sirkülasyon sistemi bölmenin altındaki uzayda monte edilmiştir. Isı değiştirici tertibatı ve boru sistemi, bölme plakası ile ayrılır, böylece ısı değiştirici ve boru sistemi arasındaki konveksiyon önlenir, böylece ikisi arasındaki karşılıklı etki önlenir, bu da karbondioksit ısı pompasının normal çalışmasına elverişlidir.
Kullanılan ısı pompası sistemi, bir karbondioksit ısı pompası sistemi için bir gaz-sıvı ayırıcıyı içerir. Karbondioksit ısı pompası sistemi için gaz-sıvı ayırıcı, bir hava girişi ve bir hava çıkışı olan bir silindir gövdesi içerir. Hava girişi bir hava giriş borusu ile sağlanır ve hava çıkışı bir yağ dönüş borusuna bağlanır. Yağ dönüş borusu "U" şeklindedir. Yağ dönüş borusunun bir ucu hava çıkışına bağlıdır, yağ dönüş borusunun diğer ucu havada asılıdır ve giriş borusunun ekseninden sapmıştır ve yağ dönüş borusunun dönüşünde radyal olarak en az bir yağ dönüş deliği düzenlenmiştir. Faydalı model, karbondioksit ısı pompası sisteminin gaz-sıvı ayırma işlevini etkili bir şekilde gerçekleştirme, yağlama yağı ve karbondioksit sıvısının karışık durumdaki sıvısının sabit bir akışla kompresöre sorunsuz bir şekilde dönmesini sağlama, "sıvı darbesi" veya "silindir yakma" kazaları ve benzerlerinin oluşmasını önleme gibi faydalı etkilere sahiptir.
CO2 R744 Hava Kaynaklı Su Kaynaklı Isı Pompası 37kw ticari sıcak su kullanımı için Parametreler
| Ünite tipi | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Özellikler | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Güç kaynağı | Üç fazlı beş telli 380V/50Hz | ||||||
| Isıtma modu | Doğrudan ısıtma/döngü tipi | ||||||
| Standart çalışma koşulu | Isıtma kapasitesi( kw ) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Giriş Gücü(kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Sıcak Su akışı(m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Yüksek sıcaklık koşulu | Isıtma kapasitesi kw ) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Giriş Gücü(kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Sıcak Su akışı(m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Düşük sıcaklık koşulu | Isıtma kapasitesi( kw ) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Giriş Gücü(kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Sıcak Su akışı(m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Bileşen Bilgileri | Su borusu bağlantı boyutu | DN20 | DN25 | DN32 | DN40 | ||
| Su ısı değiştiricisi | Plaka veya kovanlı ısı değiştirici | ||||||
| Hava Isı Değiştiricisi | Bakır boru için alüminyum kanat | ||||||
| kompresör tipi | Yarı kapalı pistonlu | ||||||
| İşletim Paneli | Renkli dokunmatik ekran | ||||||
| Maksimum çıkış sıcaklığı(°C) | 90°C | ||||||
| Soğutucu akışkanlar | R744 (CO2 ) | ||||||
| Tasarım basıncı(MPa) | Yüksek taraf 15, düşük taraf 8 | ||||||
| Boyutlar (uzunluk, genişlik ve yükseklik mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Gürültü (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Ağırlık(kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| Kullanım Alanı | Besleme suyu sıcaklığı(°C) | 5~ 40 | |||||
| Besleme suyu basıncı | 0.05~ 0.4 | ||||||
| Atık su sıcaklığı(°C) | 55~ 90 | ||||||
| Maksimum akış | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Ortam sıcaklığı(°C) | '-20~43 | ||||||
