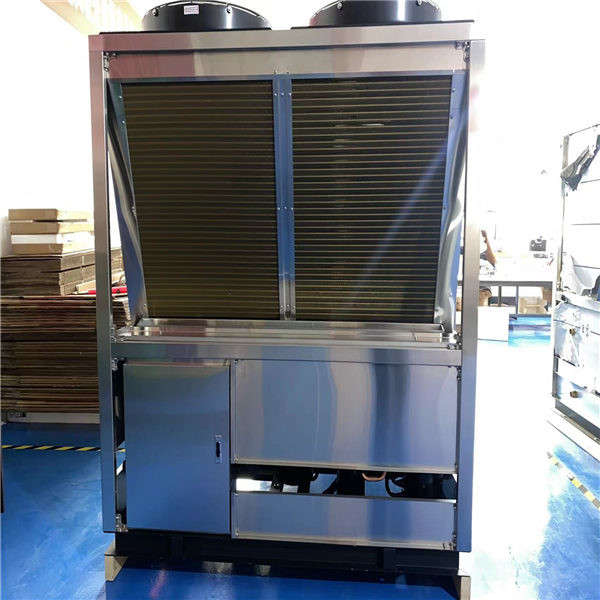

7KW CO2 gücü R744 hava kaynaklı ısı pompası su ısıtıcısı karbon nötr ve karbon emisyonları
Karbondioksit soğutucu akışkanının avantajları ve dezavantajları
avantaj:
Karbondioksit doğal bir maddedir, ODP=0, GWP=1.Soğutucu akışkan olarak karbondioksit kullanımının atmosferik ozon tabakası üzerinde hiçbir zararlı etkisi yoktur, küresel sera etkisini azaltabilir ve geniş bir kaynak yelpazesine ve düşük fiyatlara sahiptir, bu da soğutucu akışkan değiştirme maliyetini büyük ölçüde azaltabilir, enerji tasarrufu sağlayabilir ve Bileşiklerle çevre kirliliği sorununu çözer.seks.
Karbondioksit güvenlidir, toksik değildir, yanıcı değildir, patlayıcı değildir ve iyi bir termal stabiliteye sahiptir.Yüksek sıcaklıklarda dahi zararlı gazları ayrıştırmaz ve sızıntı insan vücuduna, gıdaya ve ekolojiye zarar vermez.
Karbondioksit, soğutma çevrimleri ve ekipmanları için uygun termofiziksel özelliklere sahiptir.Molekül ağırlığı küçüktür, soğutma kapasitesi büyüktür ve 0°C'deki ünite soğutma kapasitesi, geleneksel soğutucu akışkanlardan 5 ila 8 kat daha yüksektir.Bu nedenle, aynı soğutma yüküne sahip soğutma sistemi için kompresörün boyutu ve ağırlığı önemli ölçüde azaltılabilir ve tüm sistem çok kompakttır;yağlama Koşulların karşılanması kolaydır ve soğutma sisteminde açık kompresörün sızdırmazlık performansını iyileştirebilecek ve sızıntıyı azaltabilecek ortak malzemelerde korozyon yoktur.
Karbondioksitin viskozitesi küçüktür, 0 ℃'de karbondioksite doymuş sıvının kinematik viskozitesi NH3'ün sadece %5,2'si ve R12'nin %23.8'idir, sıvının akış direnci küçüktür ve ısı transfer performansı bundan daha iyidir. Hermetik soğutma kompresörlerinin ısı dağılımını iyileştirebilen CFC soğutucuları.
eksiklik:
Yaşamı sürdüremez, konsantrasyon çok yüksekse insan solunum organlarına zarar verir, hatta boğularak ölüme neden olur;
Yüksek kritik basınca ve düşük kritik sıcaklığa sahiptir;CO2'nin kritik sıcaklığı Tc=31.1℃, kritik basınç Pc=7.3MPa, suyun kritik sıcaklığı 374℃ ve kritik basınç 22MPa'dır.
Kritik altı çevrim veya transkritik çevrimden bağımsız olarak, CO2 soğutma sisteminin çalışma basıncı, sistemin ve bileşenlerin tasarımına birçok zorluk getiren geleneksel soğutma ve iklimlendirme sisteminden daha yüksek olacaktır ve üretim maliyeti nispeten yüksektir. .
2. Karbondioksit uygulaması
Karbondioksitin araştırılması ve uygulanması temel olarak üç yöne odaklanır:
Bir yandan, otomobil iklimlendirme alanında, büyük miktarda soğutucu emisyonu nedeniyle çevreye verilen zarar da büyüktür;
Isı pompası sıcak su alanında, süper kritik koşullar altında karbon dioksitin ısı salınımında önemli bir sıcaklık kayması vardır ve bu, sıcak suyun aşırı düşük ortam sıcaklığında daha yüksek bir sıcaklığa (90°C'nin üzerinde) ısıtılması için faydalıdır.
Kademeli soğutma çevrimi alanında, karbon dioksit iyi düşük sıcaklık akış performansına ve ısı transfer özelliklerine sahiptir ve CO2/NH3 kademeli soğutma çevrimi için düşük sıcaklıkta bir soğutucu olarak kullanılır.
Daha önce de belirtildiği gibi, aşırı karbondioksit konsantrasyonu, insanların solunum organlarına zarar verebilir ve hatta boğulmaya neden olabilir.Bu nedenle, kaçak izleme gereklidir.İlgili gereksinimler aşağıdaki gibidir:
Karbondioksit konsantrasyonu sınır değeri aşarsa, yalnızca eğitimli personelin girmesine izin verilir;
Alarm aynı anda hem sesli hem de ışıklı olmalı ve hem iç hem de dış mekanları kapsamalıdır;
Havalandırma sistemi ve alarm aynı güç kaynağını kullanmamalıdır;
Alarm, havalandırmayı, tercihen kapatma vanasını etkinleştirebilmelidir;
Menfezler ve dedektörler mümkün olduğunca alçak monte edilmelidir;
Dedektör, hipoksiyi değil, CO2 konsantrasyonunu izlemelidir.
3. Kademeli soğutma sisteminde karbondioksit uygulaması
CO2/NH3 kademeli soğutma çevrimi, NH3 yüksek sıcaklık kademeli soğutma çevriminden ve CO2 düşük sıcaklık kademeli soğutma çevriminden oluşur.İki bağımsız soğutma sistemi, evaporatör-kondenser (ara ısı eşanjörü) aracılığıyla bağlanır.Daha düşük buharlaşma sıcaklığında buharlaşırken uygun buharlaşma sıcaklığı ve ortam sıcaklığında yoğuşurken orta yoğuşma basıncı.
7KW CO2 R744 hava kaynaklı ısı pompası su ısıtıcısı parametreleri karbon nötr ve karbon emisyonları
| Birim tipi | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Özellikler | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Güç kaynağı | Üç fazlı beş telli380V/50Hz | ||||||
| Isıtma modu | Doğrudan ısıtma/döngü tipi | ||||||
| Standart çalışma koşulu | Isıtma kapasitesi ( kw ) | 27.5 | 36,7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Giriş Gücü (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| POLİS | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Sıcak Su akışı(m³/h) | 0,59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Yüksek sıcaklık durumu | Isıtma kapasitesi kw ) | 23.9 | 28,5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Giriş Gücü (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| POLİS | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Sıcak Su akışı(m³/h) | 0.27 | 0.33 | 0,59 | 0.68 | 1.02 | 1.51 | |
| Düşük sıcaklık durumu | Isıtma kapasitesi ( kw ) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Giriş Gücü (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22,2 | 33.8 | |
| POLİS | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Sıcak Su akışı(m³/h) | 0.32 | 0,4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Bileşen Bilgileri | Su borusu ekleminin boyutu | DN20 | DN25 | DN32 | DN40 | ||
| Su ısı eşanjörü | Plakalı veya manşonlu ısı eşanjörü | ||||||
| Hava Eşanjörü | Bakır boru için alüminyum Fin | ||||||
| kompresör tipi | Yarı kapalı pistonlu | ||||||
| İşlem paneli | Renkli dokunmatik ekran | ||||||
| Maksimum çıkış sıcaklığı (℃) | 90℃ | ||||||
| soğutucular | R744 (CO2 ) | ||||||
| Tasarım basıncı (MPa) | Yüksek taraf 15, düşük taraf 8 | ||||||
| Boyutlar (uzunluk, genişlik ve yükseklik mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Gürültü (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Ağırlık (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| KULLANIM KAPSAMI | Besleme suyu sıcaklığı (℃) | 5~40 | |||||
| Besleme suyu basıncı | 0.05~ 0.4 | ||||||
| Çıkış suyu sıcaklığı (℃) | 55~90 | ||||||
| Maksimum akış | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Ortam sıcaklığı (℃) | '-20~43 | ||||||
