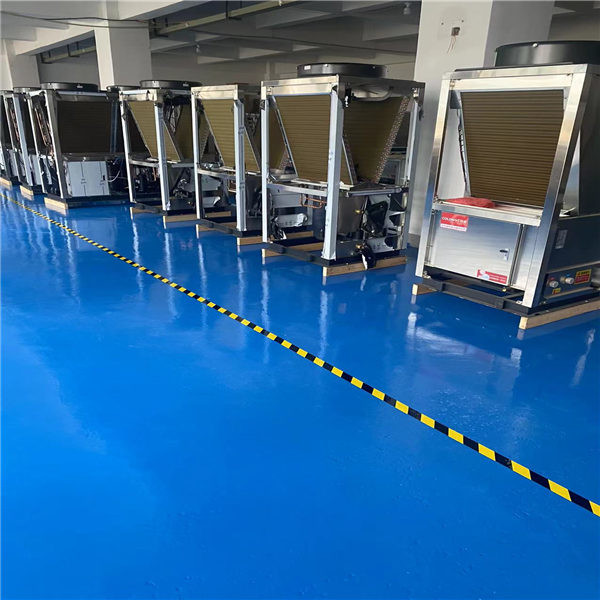

Ticari REVERE CO₂ R744 Havadan Suya Isı Pompasının Gücü 40kw
Karbondioksit ısı pompası dahil olmak üzere yüksek yoğunluklu faz değişimli ısı depolama ünitesi ile donatılmış bir karbon dioksit ısı pompası cihazı, karbondioksit ısı pompası su giriş borusu ilk elektrikli üç yollu vanaya bağlanır, ilk baypas borusu elektrikli üç yollu vana, karbondioksit ısı pompası su çıkış borusuna üç yollu, karbondioksit ısı pompasına bağlanır Su çıkış borusu, üç yollu, baypas borusundan sonra ikinci elektrikli üç yollu vanaya bağlanır. ikinci elektrikli üç yollu vana, yüksek yoğunluklu faz değişimli ısı depolama ünitesinin su giriş borusuna bağlanır ve yüksek yoğunluklu faz değişimli ısı depolama ünitesinin su çıkış borusu ısı pompası çıkışına bağlanır.Üç yollu su borusunda, elektrikli üç yollu vana kontrol ünitesi tarafından kontrol edilir;Faydalı model cihazı, sisteme ısı sağlarken ve ısı pompası tarafından üretilen fazla ısıyı depolarken, dış sıcaklık yüksek olduğunda yüksek yoğunluklu faz değişimli ısı depolama ünitesini kullanabilir;Dış ortam sıcaklığı çok düşük olduğunda ısı pompası kapatılır ve depolanan ısı sistemin kullanması için serbest bırakılır ve buna göre elektrikli yardımcı ısıtma sistemi iptal edilir.Kontrol ünitesinin kontrolü sayesinde karbondioksit ısı pompasının çalışma performans katsayısı maksimize edilmekte ve sistem güç konfigürasyon kapasitesi azaltılmaktadır.
Islatma sistemi, malzeme taşıma sistemi, mikrodalga kurutma ve sterilizasyon sistemi, karbondioksit ısı pompası entalpi artırma sistemi ve gaz arıtma sistemi dahil olmak üzere karbondioksit ısı pompası entalpi artışı için mikrodalga kurutma ve sterilizasyon ekipmanı, ıslatma sistemi malzemeyi ıslatmak için kullanılır işlenir ve malzemeyi iletir Sistem, işlenecek malzemeleri mikrodalga kurutma ve sterilizasyon sistemine taşımak için kullanılır ve mikrodalgalar ile kurutulur ve sterilize edilir ve daha sonra boşaltılır.Kurutma ve sterilizasyon işlemi sırasında oluşan nemli ve sıcak gaz, karbondioksit ısı pompası entalpi artırma sistemi ile soğutulup nemi alınır ve ardından gaz arıtma sistemi ile saflaştırıldıktan sonra boşaltılır., mikrodalga jeneratörü tarafından üretilen ısı, karbondioksit ısı pompası entalpi artırma sistemi tarafından soğutulur ve karbondioksit ısı pompası entalpi artırma sistemi, mikrodalga jeneratörü tarafından üretilen ısıyı ve ıslak ve sıcak egzoz gazının ısısını ön ısıtmak için geri kazanır. su ve tedavi edilecek malzemeleri püskürtün.Ekipman, yüksek kurutma ve sterilizasyon verimliliğine ve iyi etkiye sahiptir, atık ısının kademeli kullanımını ve su kaynaklarının geri dönüşümünü gerçekleştirmek için entalpi artırma sistemini kullanır, düşük işletme maliyetine sahiptir ve çevre kirliliği yoktur.
Ticari REVERE CO₂ R744 Havadan Suya Isı Pompası 40kw
| Birim tipi | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Özellikler | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Güç kaynağı | Üç fazlı beş telli380V/50Hz | ||||||
| Isıtma modu | Doğrudan ısıtma/döngü tipi | ||||||
| Standart çalışma koşulu | Isıtma kapasitesi ( kw ) | 27.5 | 36,7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Giriş Gücü (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| POLİS | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Sıcak Su akışı(m³/h) | 0,59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Yüksek sıcaklık durumu | Isıtma kapasitesi kw ) | 23.9 | 28,5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Giriş Gücü (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| POLİS | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Sıcak Su akışı(m³/h) | 0.27 | 0.33 | 0,59 | 0.68 | 1.02 | 1.51 | |
| Düşük sıcaklık durumu | Isıtma kapasitesi ( kw ) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Giriş Gücü (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22,2 | 33.8 | |
| POLİS | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Sıcak Su akışı(m³/h) | 0.32 | 0,4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Bileşen Bilgileri | Su borusu ekleminin boyutu | DN20 | DN25 | DN32 | DN40 | ||
| Su ısı eşanjörü | Plakalı veya manşonlu ısı eşanjörü | ||||||
| Hava Eşanjörü | Bakır boru için alüminyum Fin | ||||||
| kompresör tipi | Yarı kapalı pistonlu | ||||||
| İşlem paneli | Renkli dokunmatik ekran | ||||||
| Maksimum çıkış sıcaklığı (℃) | 90℃ | ||||||
| soğutucular | R744 (CO2 ) | ||||||
| Tasarım basıncı (MPa) | Yüksek taraf 15, düşük taraf 8 | ||||||
| Boyutlar (uzunluk, genişlik ve yükseklik mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Gürültü (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Ağırlık (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| KULLANIM KAPSAMI | Besleme suyu sıcaklığı (℃) | 5~40 | |||||
| Besleme suyu basıncı | 0.05~ 0.4 | ||||||
| Çıkış suyu sıcaklığı (℃) | 55~90 | ||||||
| Maksimum akış | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Ortam sıcaklığı (℃) | '-20~43 | ||||||
