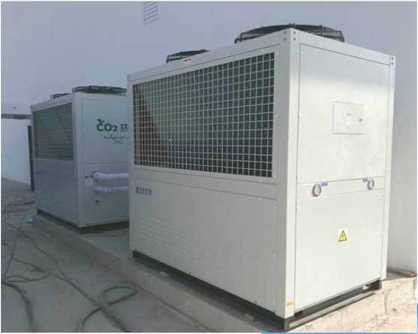

R744 CO2 Havadan suya Isı pompası 160kW açıklaması Sıcak su ısıtma ve soğutma için ticari kullanım -30 derece
Kompresör, evaporatörden düşük sıcaklıklı ve düşük basınçlı gaz halindeki karbondioksit soğutucusunu emer ve çalışma yoluyla karbondioksit soğutucusunu yüksek sıcaklık ve yüksek basınçlı süper kritik akışkana sıkıştırır.Yüksek sıcaklık ve yüksek basınçlı süper kritik akışkan, su ile ısı alışverişi yapmak için gaz soğutucusuna girer ve gaz soğutucusunda soğutulur.Yüksek basınçlı sıvı çok fazla ısı yayar ve su açığa çıkan ısıyı emer ve sıcaklık yükselmeye devam eder.Yüksek basınçlı akışkan genleşme valfi tarafından kısılıp basıncı boşaltıldıktan sonra, çevredeki havadan ısıyı emer ve evaporatördeki fanın hareketi ile düşük basınçlı gaza buharlaşır ve sıkıştırılmak üzere kompresöre emilir ve sıcak su üretmek için döngü tekrarlanır.Özellikler Doğal çevre koruma soğutucusu: ODP 0, GWP 1, çevre kirliliği yok, toksik olmayan, yanıcı olmayan Mükemmel yüksek sıcaklıkta ısıtma performansı: en yüksek su çıkışı 90°C'nin üzerine çıkabilir Mükemmel düşük sıcaklık performansı: - - 20°C ortam sıcaklığı, 90°C yüksek sıcaklıkta sıcak su yine üretilebilir Yüksek verim: ısıtma performansı COP 4,5'e ulaşabilir ve sıcak su düşük sıcaklıkta üretildiğinde COP hala 2,0'ın üzerindedir. Geniş uygulama aralığı: -20 ℃ ~ 43 ℃ ortam sıcaklığı aralığında normal şekilde çalışabilir, evsel veya endüstriyel sıcak su üretimimiz için uygundur
R744 CO2 Performansı Havadan suya Isı pompası 160kW Sıcak su ısıtma ve soğutma için ticari kullanım -30 derece
Ultra düşük sıcaklıkta çalışma koşulları: ortam sıcaklığı DB-10-C, su giriş sıcaklığı 9°C;
Defrost koşulu: ortam sıcaklığı DB2°C/WB1°C, su giriş sıcaklığı 9°C;düşük sıcaklık koşulu: ortam sıcaklığı DB7°C/WB6°C, su giriş sıcaklığı 9°C;standart çalışma koşulu: ortam sıcaklığı DB20°C /WB15°C, giriş suyu sıcaklığı 15°C;yüksek sıcaklıkta çalışma koşulu: ortam sıcaklığı DB38°C/WB23°C, giriş suyu sıcaklığı 29°C.

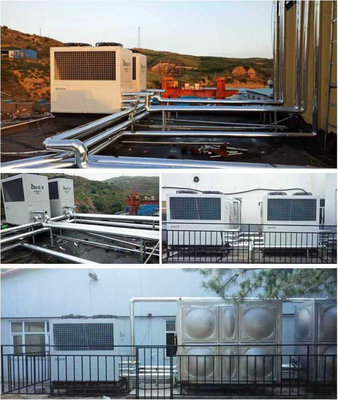

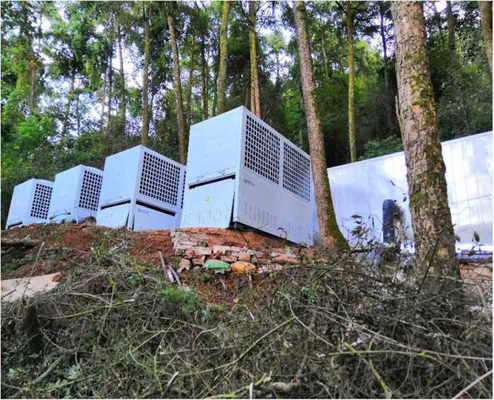

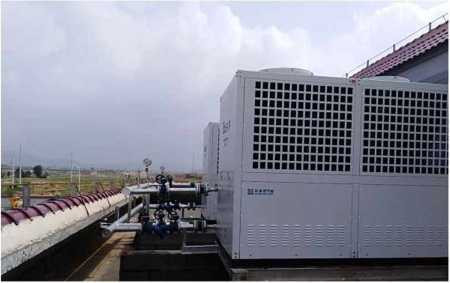

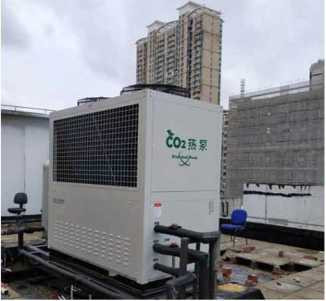

Yükleme notları:
1. Kurulumun etrafındaki boşluk Im'den az olmamalıdır;
2. Isı pompası dışındaki boru hatları dondan korunmalı ve ısıtma elemanları takılabilir;
3. Sıcak su sirkülasyonu için boru hatlarında ısı kaybını önlemek için ısı yalıtımı ve koruma önlemleri alınmalıdır.
| HP | A/mm | S/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Uygulama Şeması Basınçlı su deposu
R744 CO2 Havadan suya Isı pompası 160kW Sıcak su ısıtma ve soğutma için ticari kullanım -30 derece
Sistem Şeması Akıllı Kontrol Sistemi
R744 CO2 Havadan suya Isı pompası 160kW Sıcak su ısıtma ve soğutma için ticari kullanım -30 derece
|
CO2 ısı pompası sıcak su ünitesi özellikleri listesi R744 CO2 Havadan suya Isı pompası 160kW Sıcak su ısıtma ve soğutma için ticari kullanım -30 derece |
||||||||
| modeli | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Şartname | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Güç kaynağı | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Isıtma Yöntemi | Doğrudan ısıtma / sirkülasyon | |||||||
| Nominal çalışma koşulu | (kw)ısıtma kapasitesi | 7,45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kw) Giriş gücü |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| POLİS | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| ( m³/h) Isıtma suyu akışı |
0.11 | 0,6 | 0.81 | 1.21 | 1,62 | 2.33 | 3.41 | |
| Yüksek sıcaklıkta çalışma koşulları | (kw)ısıtma kapasitesi | 5.58 | 23.9 | 28,5 | 51.5 | 59.5 | 89 | 131.5 |
| (kw)Giriş gücü | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| POLİS | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| ( m³/h) Isıtma suyu akışı |
0.07 | 0.27 | 0.33 | 0,59 | 0.68 | 1.02 | 1.51 | |
| Düşük sıcaklıkta çalışma koşulları | (kw)ısıtma kapasitesi | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw)Giriş gücü | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| POLİS | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m³/h) Isıtma suyu akışı |
0.07 | 0.28 | 0.34 | 0,56 | 0.68 | 1.04 | 1.52 | |
| Parça bilgileri | Su borusu arayüz boyutu | DN15 | DN20 | DN25 | DN32 | |||
| Su ısı eşanjörü | Plakalı veya borulu ısı eşanjörü | |||||||
| Hava ısı eşanjörü | Bakır boru alüminyum kanatçıklar | |||||||
| kompresör tipi | Çift döner | Yarı kapalı pistonlu tip | ||||||
| İşlem paneli | Renkli dokunmatik ekran | |||||||
| Maksimum çıkış sıcaklığı | 85℃ | 90℃ | ||||||
| Soğutucu | R744(CO2) | |||||||
| Tasarım basıncı (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| Boyutlar (U,G,Y mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) Gürültü | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| ( kg) Ağırlık | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Besleme suyu sıcaklığı(℃) | 5~40 | |||||||
| ( Besleme suyu basıncı MPa) | 0,05~0,4 | |||||||
| Su Çıkış sıcaklığı (℃) | 55~85 | 55~90 | ||||||
| Maksimum akış | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Ortam sıcaklığı (℃) | -25~43 | |||||||
R744 CO2'nin sistem şematik diyagramı Havadan suya Isı pompası 160kW Sıcak su ısıtma ve soğutma için ticari kullanım -30 derece
