DORIN INVERTER CO2(R744) Isı Pompası Sistemlerinin Tanımı Karbondioksit yüksek sıcaklık ısı pompası hava kaynağı ve su kaynağı
Karbondioksit transkritik ısı pompası ünitesi atık ısı geri kazanımında önemli bir enerji tasarrufu etkisine sahiptir.Süperkritik karbondioksitin mükemmel özellikleri sayesinde, yüksek sıcaklıkta sıcak su üretmek için sadece az miktarda elektrik gerekir.Kuzeyde 100 ila 20 derecelik soğuk alanda havanın atık ısısı emilebilir.Karbondioksitin süper kritik alanında, gaz ısı eşanjörü hala 60 °C'nin üzerinde yüksek sıcaklıktaki sıcak suyu verimli bir şekilde üretebilir.

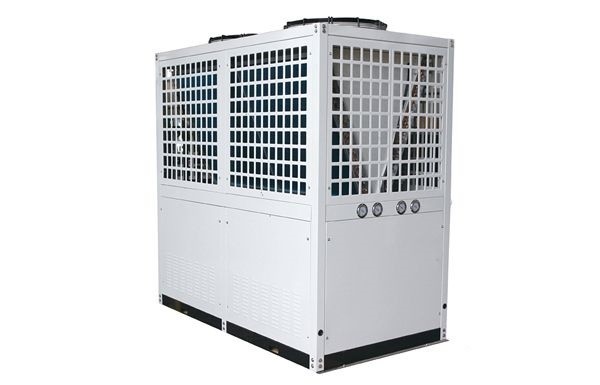

Karbondioksit yüksek sıcaklık ısı pompası
Karbondioksit, yüksek ısı iletim katsayısı elde etmeye yardımcı olan, yüksek ısıl iletkenliğe ve özgül ısı kapasitesine sahip doğal bir çalışma sıvısıdır;düşük dinamik viskozite, borudaki çalışma sıvısının basınç düşüşünü azaltabilir.Yüksek buhar yoğunluğu, çalışma sıvısının kütle akış hızını iyileştirmeye yardımcı olur, yoğunluk oranı (yoğunluk oranı, gazın ve sıvının özellikleri arasındaki farkı temsil eder) küçüktür, bu da çalışma sıvısının dağılımı için faydalıdır, ve yüzey gerilimi küçüktür, bu da bölgenin evaporatör ısı transfer yoğunluğundaki kaynamayı iyileştirebilir.Gaz yoğunluğu yüksektir ve birim hacim başına ısıtma kapasitesi büyüktür; bu, boruların ve kompresörlerin boyutunu azaltabilen, sistemi daha hafif, kompakt ve küçük boyutlu hale getiren R22'nin yaklaşık 5 katıdır.Kompresörün basınç oranı (yoğuşma basıncının ve çalışma sıvısının buharlaşma basıncının oranı) düşüktür, sıkıştırma işlemi izentropik sıkıştırmaya daha yakın olabilir ve verim iyileştirilir.Geniş kaynak yelpazesi ve düşük fiyatlar.
Karbondioksit transkritik soğutma çevrimi süreci, sıradan buhar sıkıştırmalı soğutma çevriminden biraz farklıdır.Kompresörün emme basıncı kritik basınçtan daha düşüktür ve buharlaşma sıcaklığı da kritik sıcaklıktan daha düşüktür.Çevrimin endotermik süreci hala kritik altı koşullar altında gerçekleştirilir.Isı değişim sürecinin tamamlanması gizli ısıya dayanır.Ancak kompresörün egzoz basıncı kritik basıncın üzerindedir ve çalışma ortamının ısı tahliyesi sürecinde yoğuşma oluşmaz.Yüksek basınçlı ısı eşanjörüne artık kondansatör değil, gaz soğutucu denir.Geleneksel yoğuşma sıcaklığı kavramı kaybolmuştur.Anlamı, ısı alışverişi işlemi, tamamlanması için hissedilir ısıya dayanır.
DORIN INVERTER CO2(R744) Isı Pompası Sistemlerinin Performansı Karbondioksit yüksek sıcaklık ısı pompası hava kaynağı ve su kaynağı
Ultra düşük sıcaklıkta çalışma koşulları: ortam sıcaklığı DB-10-C, su giriş sıcaklığı 9°C;
Defrost koşulu: ortam sıcaklığı DB2°C/WB1°C, su giriş sıcaklığı 9°C;düşük sıcaklık koşulu: ortam sıcaklığı DB7°C/WB6°C, su giriş sıcaklığı 9°C;standart çalışma koşulu: ortam sıcaklığı DB20°C /WB15°C, giriş suyu sıcaklığı 15°C;yüksek sıcaklıkta çalışma koşulu: ortam sıcaklığı DB38°C/WB23°C, giriş suyu sıcaklığı 29°C.
Yükleme notları:
1. Kurulumun etrafındaki boşluk Im'den az olmamalıdır;
2. Isı pompası dışındaki boru hatları dondan korunmalı ve ısıtma elemanları takılabilir;
3. Sıcak su sirkülasyonu için boru hatlarında ısı kaybını önlemek için ısı yalıtımı ve koruma önlemleri alınmalıdır.
| HP | A/mm | S/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Uygulama Şeması Basınçlı su deposu

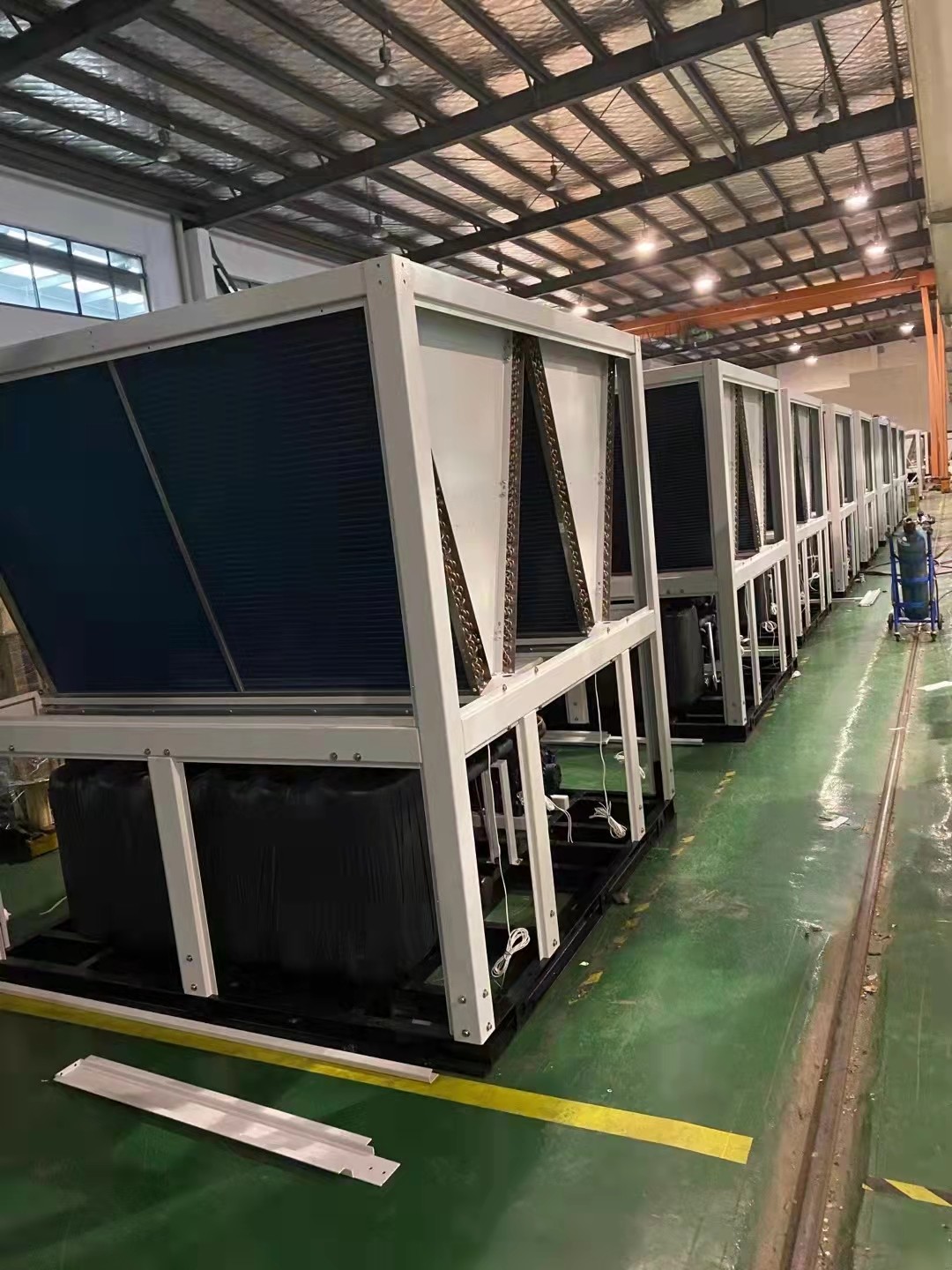

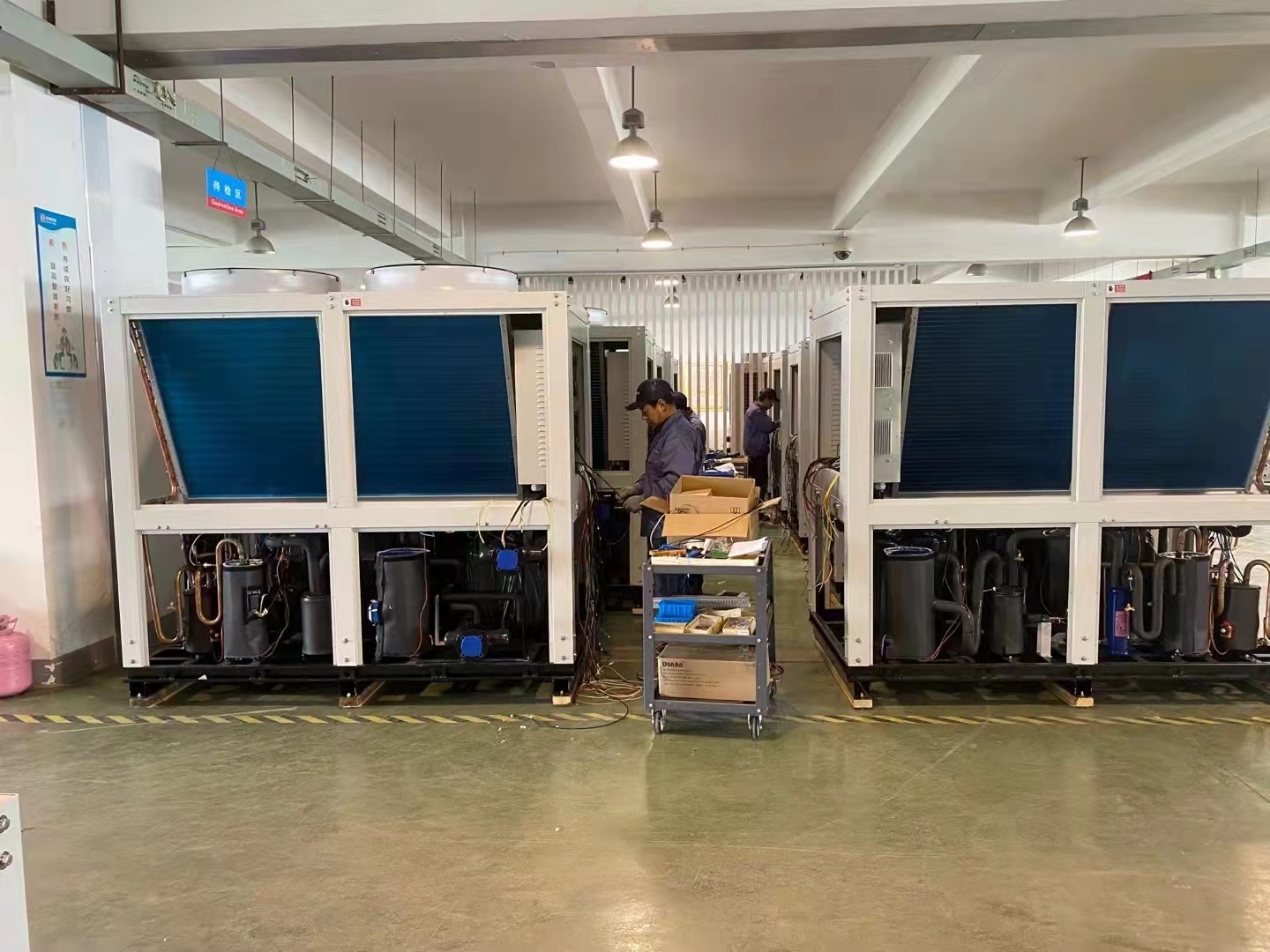

DORIN INVERTER CO2(R744) Isı Pompası Sistemleri Karbondioksit yüksek sıcaklık ısı pompası hava kaynağı ve su kaynağı
Sistem Şeması Akıllı Kontrol Sistemi

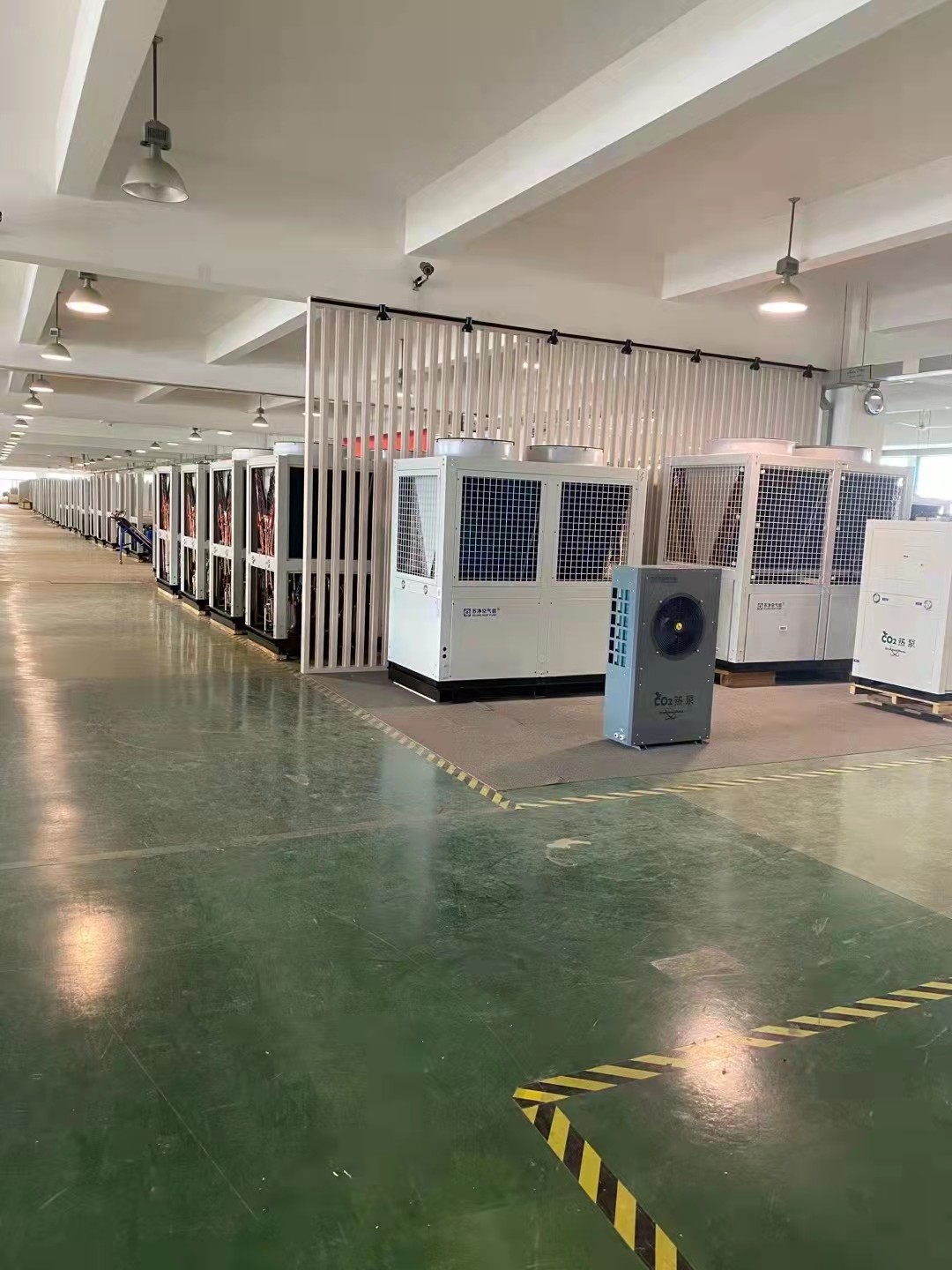

DORIN INVERTER CO2(R744) Isı Pompası Sistemleri – Hem Pratik hem de Maliyet Tasarruflu Faydalar için
|
CO2 ısı pompası sıcak su ünitesi özellikleri listesi R744 CO2 Hava Kaynaklı Isı Pompası Konut Isıtma için Şofben dorin kompresör ile 90 derece 7.45kw çıkış |
||||||||
| modeli | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Şartname | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Güç kaynağı | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Isıtma Yöntemi | Doğrudan ısıtma / sirkülasyon | |||||||
| Nominal çalışma koşulu | (kw)ısıtma kapasitesi | 7,45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kw) Giriş gücü |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| POLİS | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| ( m³/h) Isıtma suyu akışı |
0.11 | 0,6 | 0.81 | 1.21 | 1,62 | 2.33 | 3.41 | |
| Yüksek sıcaklıkta çalışma koşulları | (kw)ısıtma kapasitesi | 5.58 | 23.9 | 28,5 | 51.5 | 59.5 | 89 | 131.5 |
| (kw)Giriş gücü | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| POLİS | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| ( m³/h) Isıtma suyu akışı |
0.07 | 0.27 | 0.33 | 0,59 | 0.68 | 1.02 | 1.51 | |
| Düşük sıcaklıkta çalışma koşulları | (kw)ısıtma kapasitesi | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw)Giriş gücü | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| POLİS | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m³/h) Isıtma suyu akışı |
0.07 | 0.28 | 0.34 | 0,56 | 0.68 | 1.04 | 1.52 | |
| Parça bilgileri | Su borusu arayüz boyutu | DN15 | DN20 | DN25 | DN32 | |||
| Su ısı eşanjörü | Plakalı veya borulu ısı eşanjörü | |||||||
| Hava ısı eşanjörü | Bakır boru alüminyum kanatçıklar | |||||||
| kompresör tipi | Çift döner | Yarı kapalı pistonlu tip | ||||||
| İşlem paneli | Renkli dokunmatik ekran | |||||||
| Maksimum çıkış sıcaklığı | 85℃ | 90℃ | ||||||
| Soğutucu | R744(CO2) | |||||||
| Tasarım basıncı (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| Boyutlar (U,G,Y mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) Gürültü | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| ( kg) Ağırlık | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Besleme suyu sıcaklığı(℃) | 5~40 | |||||||
| ( Besleme suyu basıncı MPa) | 0,05~0,4 | |||||||
| Su Çıkış sıcaklığı (℃) | 55~85 | 55~90 | ||||||
| Maksimum akış | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Ortam sıcaklığı (℃) | -25~43 | |||||||
Sistem şematik diyagramı
